Szalunki tracone ICF ze styropianu: jak poprawnie betonować ściany, by uniknąć wybrzuszeń?

Czy budowa domu ze styropianowych szalunków traconych ICF (Insulated Concrete Forms) to rzeczywiście szybki montaż przypominający układanie klocków dla dzieci, jak deklaruje wielu dystrybutorów, czy technologiczna pułapka wymagająca rygoru równego inżynierii mostowej? Inwestorzy i wykonawcy często stają przed tym dylematem w momencie, gdy na budowę wjeżdża pierwsza pompa do betonu. Sam montaż pustaków ze styropianu lub neoporu przebiega błyskawicznie, jednak to faza zalewania rdzenia betonowego decyduje o sukcesie lub katastrofie budowlanej. Błąd na tym etapie nie oznacza drobnej poprawki tynkarskiej, lecz ryzyko rozerwania ściany (tzw. blowout) lub trwałego zwichrowania pionów, którego usunięcie po związaniu mieszanki jest niezwykle kosztowne.

Poprawne zabetonowanie ścian ICF wymaga zrozumienia praw fizyki, hydrostatyki oraz reologii betonu. Lekka pianka polistyrenowa – nawet ta o wysokiej gęstości (np. EPS 150 czy EPS 200) spięta fabrycznymi przewiązkami z tworzywa sztucznego – posiada ograniczoną wytrzymałość na boczny nacisk cieczy. Poniższa procedura krok po kroku, poparta analizą zjawisk dynamicznych i materiałowych, pozwala przeprowadzić proces betonowania bez ryzyka wybrzuszeń, pęknięć zamków styropianowych czy utraty geometrii budynku.

Fizyka zjawiska: dlaczego szalunki ICF ulegają deformacji?

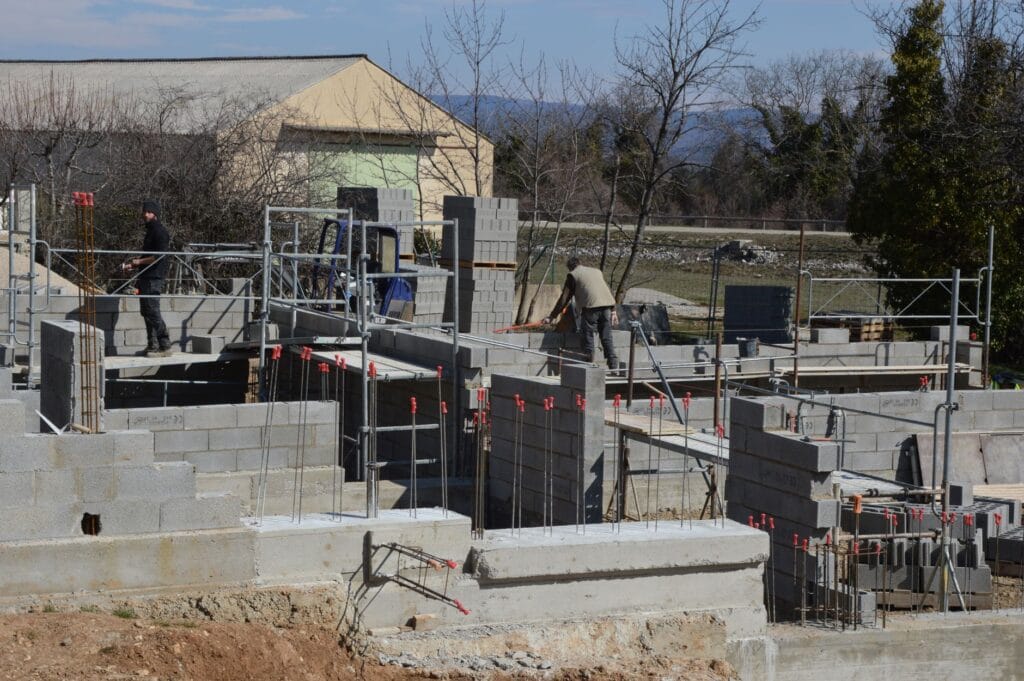

Konstrukcja ściany w technologii ICF opiera się na dwóch płytach izolacyjnych połączonych polipropylenowymi lub stalowymi łącznikami. Pomiędzy nimi tworzy się przestrzeń na monolityczny rdzeń betonowy o grubości najczęściej od 15 do 20 cm. Choć po związaniu konstrukcja zyskuje potężną nośność, w trakcie układania betonu mamy do czynienia z płynną masą o gęstości rzędu 2300–2400 kg/m³, która wywiera olbrzymie parcie na cienkie ścianki szalunku.

Parcie hydrostatyczne i prędkość podawania mieszanki

Zgodnie z podstawowymi prawami hydrostatyki, parcie wywierane przez płynny beton rośnie liniowo wraz z głębokością słupa cieczy. W tradycyjnym szalunku stalowym lub ze sklejki o grubości 21 mm dopuszczalne parcie wynosi od 60 do 80 kN/m². Szalunek styropianowy projektowany jest na znacznie niższe obciążenia graniczne, zwykle nieprzekraczające 20–30 kN/m² na poziomie pojedynczego pustaka.

Oznacza to, że zalanie całej kondygnacji o wysokości 2,80 m w jednym, ciągłym podejściu bez przerw technologicznych doprowadzi do natychmiastowego przekroczenia nośności łączników i rozerwania dolnych partii ściany. Aby utrzymać ciśnienie w bezpiecznym zakresie, proces betonowania musi być ściśle kontrolowany pod kątem tempa narastania słupa betonu w czasie (wyrażanego w metrach na godzinę).

Siły dynamiczne i energia uderzenia strugi betonu

Drugim czynnikiem niszczącym jest energia kinetyczna spadającej mieszanki. Beton podawany pompą wysięgnikową opuszcza rurę wylewową z dużą prędkością. Swobodny zrzut mieszanki z wysokości przekraczającej 1–1,5 metra bezpośrednio na dno szalunku lub na plastikowe ściągi wywołuje punktowe uderzenie hydrodynamiczne.

Takie uderzenie potrafi wyłamać zamki typu pióro-wpust na krawędziach pustaków, wygiąć zbrojenie pionowe oraz doprowadzić do mikropęknięć w strukturze spienionego polistyrenu. Gdy w te mikroszczeliny wniknie zaczyn cementowy pod ciśnieniem, dochodzi do kaskadowego zniszczenia sąsiednich elementów.

Strefy podwyższonego ryzyka: naroża i otwory

W monolitycznym odcinku prostej ściany parcie hydrostatyczne rozkłada się symetrycznie na obie ścianki szalunku, a naprężenia są przenoszone przez wewnętrzne przewiązki. Sytuacja zmienia się diametralnie w strefach nieciągłości:

Jeśli chcesz pogłębić ten wątek, sprawdź też: Beton architektoniczny z domieszkami: jak uzyskać powtarzalny kolor i fakturę na dużej ….

• Narożniki budynku: Występuje tam niesymetryczny rozkład sił rozporowych, które dążą do „otwarcia” kąta prostego na zewnątrz.
• Podparcia otworów okiennych i drzwiowych: Dolne krawędzie otworów (parapety) oraz boczne szpalety są pozbawione ciągłości materiałowej, co sprzyja wypychaniu zaślepek szalunkowych.
• Krótkie filarki międzyokienne: Mała kubatura ścianki przy dużym naporze od góry często skutkuje utratą pionu całego elementu.

Dobór mieszanki betonowej: parametry, które decydują o stabilności szalunku

Powszechna praktyka na polskich budowach – zamawianie „zwykłego betonu towarowego B25” i rozrzedzanie go wodą z węża na budowie, aby „łatwiej płynął w styropianie” – to najczęstsza przyczyna katastrof w technologii ICF. Dolać wody oznacza zniszczyć wskaźnik w/c (woda-cement), drastycznie obniżyć wytrzymałość konstrukcji, zwiększyć skurcz betonu, a przede wszystkim skokowo podnieść parcie hydrostatyczne na ścianki szalunku.

Klasa konsystencji i rola domieszek chemicznych

Do szalunków traconych ICF rekomenduje się mieszanki o konsystencji plastycznej lub gęstopłynnej, odpowiadającej klasie S3 (opad stożka 100–150 mm) lub w ściśle określonych warunkach S4 (opad stożka 160–210 mm). Płynność mieszanki musi wynikać wyłącznie z zastosowania superplastyfikatorów nowej generacji (eterów polikarboksylanowych), a nie z nadmiaru wody zarobowej.

Warto zwrócić uwagę na czas utrzymania urabialności. Jeśli betonowanie ścian domu jednorodzinnego zajmuje 3–4 godziny, domieszki muszą zapewniać stałą konsystencję przez cały ten okres, zapobiegając przedwczesnemu gęstnieniu w koszu pompy i rurociągu.

Frakcja kruszywa: zasada ograniczonego uziarnienia

Szerokość rdzenia betonowego w pustakach ICF wynosi zazwyczaj 150 mm, ale przestrzeń ta jest gęsto poprzecinana przewiązkami z tworzywa oraz prętami zbrojenia poziomego i pionowego. Zastosowanie standardowego kruszywa o frakcji do 16 mm lub 20 mm stwarza ogromne ryzyko zablokowania się grubych ziaren (tzw. mostkowanie kruszywa).

Zablokowane kruszywo tworzy zator, nad którym gromadzi się lżejszy

zaczyn, a poniżej powstaje próżnia i kawerna (rak betonu). W technologii ICF bezwzględnie wymaga się stosowania kruszywa o maksymalnym uziarnieniu Dmax = 8 mm (maksymalnie 10 mm przy szerokich rdzeniach 20 cm i rzadkim zbrojeniu). Drobnoziarnisty beton pozwala na swobodny przepływ mieszanki wokół elementów kotwiących i eliminuje ryzyko powstawania pustek powietrznych.

Procedura krok po kroku: bezpieczne betonowanie ścian ICF

Poniższa sekwencja działań definiuje rygor technologiczny, jaki należy zachować od momentu zablokowania ostatniego pustaka na kondygnacji do zakończenia procesu pielęgnacji świeżej mieszanki.

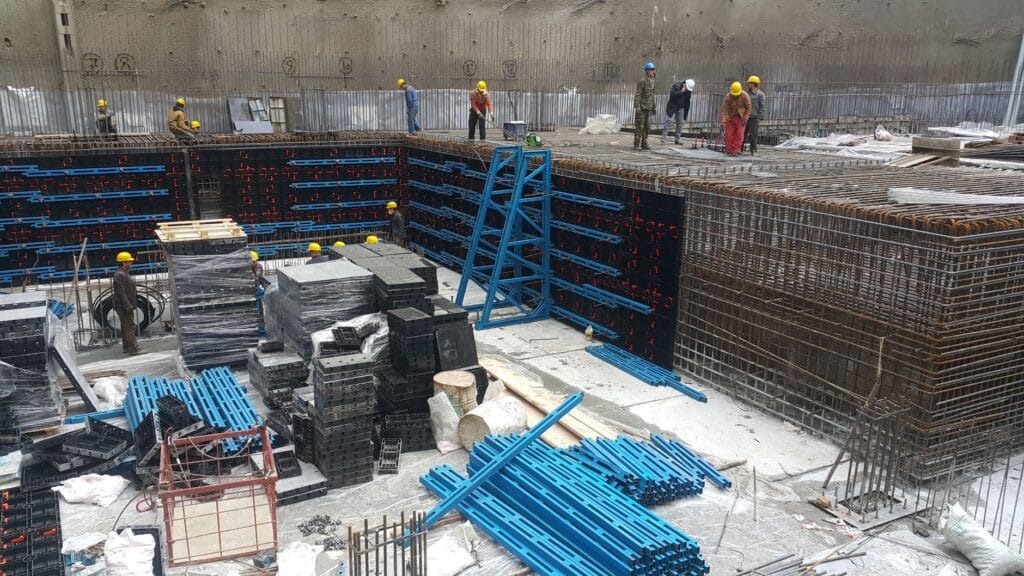

Krok 1: Przygotowanie podpór pionujących i wzmocnień newralgicznych punktów

Zanim betonowóz pojawi się na budowie, szalunek musi zostać usztywniony i ustabilizowany w przestrzeni. Niedopuszczalne jest zalewanie ścian „wolnostojących”.

1. Rozstawienie kozłów i podpór pionujących: Systemowe podpory zintegrowane z pomostami roboczymi (np. typu alignment system) mocuje się do posadzki za pomocą kotew i łączy ze ścianą za pośrednictwem stalowych słupków pionowych. Maksymalny rozstaw podpór to 1,5–1,8 m wzdłuż prostych odcinków oraz nie dalej niż 60 cm od każdego narożnika.
2. Zabezpieczenie narożników zewnętrznych: Narożniki szalunków ICF należy dodatkowo opasać taśmami montażowymi, skręcić łatami drewnianymi lub zastosować systemowe narożniki metalowe z bloczkami ryglowymi, aby przeciwdziałać zjawisku rozrywania pod kątem 90 stopni.
3. Montaż klamer i stężeń otworów: Wszystkie ościeża okienne i drzwiowe muszą posiadać wewnętrzne rozparcia drewniane (krzyżaki lub stemple deskowe co 50 cm), zapobiegające zwężeniu otworu pod naporem betonu. Dolne krawędzie parapetów wymagają wykonania otworów inspekcyjno-odpowietrzających o średnicy min. 100 mm, aby kontrolować wypełnienie przestrzeni pod oknem i umożliwić ucieczkę uwięzionemu powietrzu.
4. Początkowe zwichrowanie do wewnątrz: Ściany ustawia się za pomocą śrub rzymskich w podporach z minimalnym pochyleniem ok. 3–5 mm w stronę wewnętrzną budynku. Masa betonu układana w rdzeniu samoczynnie odpycha ścianę na zewnątrz – ten naddatek ułatwia późniejszą rektyfikację.

Krok 2: Dobór osprzętu pompy i redukcja energii zrzutu

Standardowa końcówka węża pompy o średnicy 100–125 mm (4–5 cali) podaje beton ze zbyt dużym impetem. Bezpośrednie wpuszczenie takiego strumienia do szalunku ICF kończy się natychmiastowym zniszczeniem przewiązek.

Jeśli chcesz pogłębić ten wątek, sprawdź też: Beton samonaprawiający – jak działa i dlaczego zmienia oblicze budownictwa?.

• Zastosowanie reduktora podwójnego zagięcia (S-tube / Double 90°): Na końcu węża wylewowego należy zamontować stalową rurę w kształcie litery „S” lub podwójne kolano 90°. Rozwiązanie to wyhamowuje prędkość grawitacyjnego opadania strugi i zamienia dynamiczny wyrzut w spokojny, laminarny wypływ.
• Redukcja średnicy wylotu: Stosuje się zwężkę do średnicy 65–75 mm (2,5–3 cale), co pozwala na precyzyjne kierowanie strumienia betonu bezpośrednio pomiędzy pręty zbrojeniowe bez rozchlapywania go na zamki styropianowe kolejnych warstw.
• Praca z operatorem pompy: Operator musi ustawić najniższy możliwy bieg tłoczenia (często tzw. bieg jałowy pompy) i utrzymywać wylot węża maksymalnie 20–30 cm nad poziomem wylewanej warstwy, przesuwając się płynnie wzdłuż osi ściany.

Krok 3: Układanie betonu warstwami (metoda liftów obwodowych)

Zalewanie kondygnacji o wysokości 2,60–3,00 m wykonuje się w minimum 3 przejściach (warstwach/liftach), obiegając cały obrys budynku po obwodzie.

1. Warstwa 1 (dolna): Wypełnienie rdzenia na wysokość 80–100 cm na całym obwodzie ścian zewnętrznych i nośnych. Następnie następuje przejście do kolejnych sekcji, dając pierwszej warstwie czas (ok. 30–45 minut) na wstępne zesztywnienie i utratę płynności hydrostatycznej.
2. Warstwa 2 (środkowa): Podanie kolejnych 80–100 cm mieszanki. W tym momencie dolna partia betonu przejmuje już część ciężaru własnego, odciążając dolne łączniki szalunkowe.
3. Warstwa 3 (górna / wieńcowa): Dobicie betonu do docelowej wysokości stropu lub wieńca (pozostałe 80–100 cm), wypoziomowanie górnej krawędzi i ewentualne zatopienie szpilek kotwiących pod murłatę.

Krok 4: Kontrolowane zagęszczanie rdzenia

Klasyczne wibratory pogrążalne o średnicy buławy 45–60 mm rozbijają strukturę styropianu w ułamku sekundy. Zagęszczanie w ICF wymaga odmiennych technik:

• Buława wibracyjna o mikrośrednicy: Dopuszcza się wyłącznie wibratory o średnicy buławy 20–25 mm (maksymalnie 32 mm) o niskiej amplitudzie drgań.
• Technika prowadzenia buławy: Wibrator wprowadza się pionowo, szybko opuszczając go na głębokość bieżącej warstwy (z zagłębieniem na ok. 10 cm w warstwę poprzednią) i powoli wyciągając (ok. 3–5 sekund na punkt). Nigdy nie wolno dotykać buławą ścianek ze styropianu ani opierać jej bezpośrednio o zbrojenie.
• Metoda mechaniczno-ręczna (ostukiwanie): W przypadku mieszanek o konsystencji S4 z domieszką upłynniającą, doskonałe rezultaty daje ostukiwanie zewnętrznych ścian szalunku dłonią, gumowym młotkiem lub specjalną mechaniczną pacą wibracyjną przykładaną do zewnętrznej powierzchni styropianu. Wywołuje to upłynnienie tiksotropowe bez ryzyka mechanicznego uszkodzenia rdzenia.

Krok 5: Bieżąca korekta pionów i niwelacja (zanim beton zacznie wiązać)

Od momentu ułożenia ostatniej warstwy ekipa ma około 45–60 minut na ostateczne skorygowanie geometrii ścian.

1. Rozciągnięcie sznura traserskiego (lub użycie lasera obrotowego) wzdłuż górnej krawędzi ściany na całej długości budynku.
2. Odczytanie odchyłek na słupkach pomiarowych.
3. Płynna regulacja śrubami rzymskimi przy podporach – wypchnięcie lub dociągnięcie ściany do idealnego pionu.
4. Wygładzenie górnej powierzchni betonu pacą i oczyszczenie zamków styropianowych (jeśli planowana jest kolejna kondygnacja) z zachlapań cementowych.

Kryteria sprawdzenia: normy tolerancji geometrycznej

Po zakończeniu betonowania i wstępnym związaniu mieszanki (po 24 godzinach) należy przeprowadzić kontrolę odbiorową w oparciu o poniższe parametry graniczne:

• Odchyłka od pionu (całkowita wysokość kondygnacji): Maksymalnie ±3 mm na łacie 2-metrowej oraz nie więcej niż ±6 mm na pełnej wysokości ściany (2,80 m).
• Liniowość krawędzi ścian (prostoliniowość w planie): Odchyłka od osi budynku nie może przekraczać ±5 mm na odcinku 10 metrów bieżących.
• Ugięcie / wybrzuszenie lokalne (brzuch ściany): Maksymalna dopuszczalna wypukłość styropianu pomiędzy przewiązkami wynosi 3 mm. Wartości powyżej 5 mm wymagają późniejszego zeszlifowania styropianu tarką przed tynkowaniem.
• Wymiary otworów stolarki: Zbieżność przekątnych otworów okiennych i drzwiowych z tolerancją do ±3 mm w stosunku do projektu.

Checklista wdrożeniowa: inspekcja przed, w trakcie i po betonowaniu

Poniższa lista kontrolna powinna zostać podpisana przez kierownika budowy lub majstra przed wyrażeniem zgody na rozładunek betonu.

Faza 1: Przed przyjazdem betoniarki (kontrola gotowości)

• [ ] Wszystkie pręty zbrojeniowe pionowe i poziome są związane drutem wiązałkowym i ustabilizowane w gniazdach przewiązek.
• [ ] Podpory pionujące są zakotwione w podłożu betonowym (min. 1 kołek rozporowy M10 na stopę podpory).
• [ ] Śruby rzymskie podpór znajdują się w pozycji neutralnej (umożliwiającej regulację w obie strony o min. 50 mm).
• [ ] Ościeża okienne i drzwiowe mają zamontowane stężenia wewnętrzne co 50 cm.
• [ ] Narożniki ścian powyżej 1,5 m wysokości posiadają dodatkowe opaski taśmowe lub klamry.
• [ ] Końcówka pompy wyposażona jest w reduktor podwójny typu „S” lub kolano wyhamowujące.
• [ ] Na budowie przygotowano: wibrator o buławie ≤ 25 mm, młotki gumowe, łaty 2,5 m, lasery, zapasowe deski, wkręty ciesielskie i wkrętarki akumulatorowe (zestaw ratunkowy).

Faza 2: W trakcie betonowania (kontrola procesu)

• [ ] Sprawdzono dokument WZ betonu: frakcja kruszywa ≤ 8 mm, klasa konsystencji S3/S4, brak samowolnego dolewania wody.
• [ ] Beton układany jest warstwami nieprzekraczającymi 100 cm wysokości słupa.
• [ ] Czas przerwy technologicznej między warstwami na tym samym fragmencie ściany wynosi min. 30 minut (i max. 90 minut, aby uniknąć zimnych szwów).
• [ ] Wąż pompy prowadzony jest nisko, struga betonu nie uderza bezpośrednio w ścianki szalunku.
• [ ] Wyznaczony pracownik na bieżąco monitoruje dolne partie pustaków pod kątem pierwszych objawów rozsuwania się zamków.

Faza 3: Bezpośrednio po ułożeniu mieszanki (rektyfikacja)

• [ ] Sprawdzono naciąg sznura traserskiego wzdłuż lica ścian.
• [ ] Dokonano korekty pionów śrubami rzymskimi przed rozpoczęciem procesu wiązania cementu.
• [ ] Skontrolowano geometrię otworów stolarki i oczyszczono parapety.
• [ ] Zabezpieczono górną warstwę betonu przed nadmiernym odparowaniem wody (folia PE lub zraszanie mgiełką wod

  ną).

Krytyczne ostrzeżenia: czerwone linie podczas betonowania ICF

Zignorowanie poniższych zasad prowadzi bezpośrednio do zjawiska zwanego blowoutem (rozerwaniem szalunku pod naporem hydrostatycznym) lub trwałego zwichrowania płaszczyzny ściany:

• Kategoryczny zakaz dolewania wody do gruszki na budowie: Rozrzedzenie mieszanki wodą w celu ułatwienia jej przepływu drastycznie zwiększa parcie hydrostatyczne na ścianki styropianowe, obniża klasę wytrzymałościową betonu i prowadzi do segregacji kruszywa oraz powstawania raków betonowych. Płynność reguluje się wyłącznie superplastyfikatorami na węźle betoniarskim lub pod nadzorem technologa.
• Zakaz zalewania kondygnacji w jednym przejściu (tzw. strzał pełnej wysokości): Wypełnienie szalunku o wysokości 2,7 m za jednym podejściem generuje przy dnie ciśnienie hydrostatyczne przekraczające nośność nawet najgrubszych przewiązek z tworzywa sztucznego. Skutkiem jest natychmiastowe rozerwanie dolnych bloczków.
• Nigdy nie opieraj rury pompy o krawędź szalunku: Ciężar napełnionego betonem węża przesyłowego (często ponad 50–80 kg) w połączeniu z pulsacją tłoków pompy mechanicznie ścina górne zamki pustaków styropianowych i trwale wykrzywia oś ściany.
• Nie demontuj stężeń i podpór przed upływem min. 48 godzin: Zbyt wczesne usunięcie podpór pionujących, zanim beton osiągnie minimum 50% wytrzymałości wczesnej, może doprowadzić do ugięcia ściany pod wpływem parcia wiatru lub obciążeń montażowych kolejnej kondygnacji.

Scenariusz awaryjny: procedura ratunkowa w razie pęknięcia szalunku (Blowout)

Jeśli mimo zachowania środków ostrożności dojdzie do rozszczelnienia zamka lub pęknięcia ścianki styropianowej w trakcie podawania mieszanki, należy natychmiast wdrożyć procedurę awaryjną:

1. Natychmiastowe wstrzymanie pompowania: Sygnał „stop” dla operatora pompy i odsunięcie wysięgnika od strefy uszkodzenia.
2. Zabezpieczenie wycieku płytą OSB: Do miejsca pęknięcia przykłada się przygotowaną wcześniej dociętą płytę OSB/sklejkę (o grubości min. 18 mm) o wymiarach przekraczających uszkodzony obszar o co najmniej 30 cm z każdej strony.
3. Mechaniczne skręcenie przez rdzeń: Płytę mocuje się do sąsiednich, nieuszkodzonych przewiązek tworzywowych za pomocą długich wkrętów ciesielskich z podkładkami talerzykowymi lub dociska kantówką 10×10 cm zapartą skośnie o podłoże za pomocą stempla budowlanego.
4. Inspekcja sąsiednich sekcji: Przed wznowieniem betonowania należy skontrolować stan sąsiednich modułów w promieniu 2 metrów od awarii – jeśli uległy odkształceniu, należy je prewencyjnie podeprzeć zewnętrznymi łatami drewnianymi.
5. Kontynuacja w innym sektorze: Betonowanie wznawia się w przeciwległym narożniku budynku, dając mieszance w miejscu naprawy czas na związanie przed ułożeniem kolejnego liftu.
