Dlaczego przekrój przewodu do gniazdek i oświetlenia ma kluczowe znaczenie
Przekrój przewodu w instalacji domowej decyduje nie tylko o tym, czy zadziała zabezpieczenie, ale przede wszystkim o bezpieczeństwie ludzi i budynku. Zbyt cienki przewód będzie się nadmiernie nagrzewał, może doprowadzić do stopienia izolacji, zwarć, a w skrajnym przypadku do pożaru. Zbyt gruby przewód to z kolei zbędne koszty, trudniejszy montaż i kłopot z układaniem go w peszlach czy puszkach.
Dobór przekroju przewodu do gniazdek i oświetlenia to połączenie wymogów norm, przepisów, zaleceń producentów oraz zdrowego rozsądku i praktyki wykonawczej. Liczy się nie tylko prąd, jaki ma płynąć obwodem, ale także długość linii, rodzaj ułożenia, sposób zasilania (1-fazowy, 3-fazowy) i typ zabezpieczenia nadprądowego. Prawidłowe podejście polega na połączeniu wyliczeń, zaleceń standardowych i uwzględnieniu wyjątków.
W instalacjach mieszkaniowych często stosuje się prosty schemat: przewody 2,5 mm² do gniazd wtykowych i 1,5 mm² do oświetlenia. Taki skrót myślowy sprawdza się w większości typowych sytuacji, jednak nie zawsze jest wystarczający. Im bardziej rozbudowana i obciążona instalacja, tym częściej konieczne jest wyjście poza schemat i analiza konkretnego przypadku.
Podstawy doboru przekroju przewodu w instalacjach domowych
Przekrój przewodu a dopuszczalny prąd obciążenia
Każdy przewód ma określony dopuszczalny prąd obciążenia długotrwałego – czyli wartość prądu, którą może przewodzić bez nadmiernego nagrzewania się, przy danym sposobie ułożenia i warunkach chłodzenia. Im większy przekrój żyły, tym większy prąd można bezpiecznie przesłać.
W praktyce domowej najczęściej mamy do czynienia z przewodami miedzianymi typu YDYp (płaskie) lub YDY (okrągłe) ułożonymi w tynku lub w peszlu. Orientacyjne wartości prądu długotrwałego dla przewodów miedzianych o izolacji PVC ułożonych w typowych warunkach wynoszą:
1,5 mm² – ok. 14–16 A,
2,5 mm² – ok. 18–24 A (w zależności od sposobu ułożenia),
4 mm² – ok. 25–32 A,
6 mm² – ok. 32–40 A.
Zakresy te zależą od normy, sposobu grupowania przewodów, rodzaju izolacji i temperatury otoczenia. Do doboru przewodu używa się tabel z normy PN-HD 60364 lub danych producentów. Przewód do gniazdek musi przenieść prąd równy lub większy, niż wynika z mocy podłączonych urządzeń i zastosowanego zabezpieczenia. Niedopuszczalne jest zabezpieczenie przewodu wyłącznikiem nadprądowym o większym prądzie znamionowym niż wynika z jego dopuszczalnego obciążenia.
Standardowe przekroje przewodów dla obwodów gniazd i oświetlenia
W polskiej praktyce instalacyjnej ukształtowały się pewne standardy, które pokrywają większość typowych sytuacji w mieszkaniach i domach jednorodzinnych. Najczęściej stosowane są:
Przewody do oświetlenia: miedź, przekrój 1,5 mm² (np. YDYp 3×1,5 mm²).
Przewody do obwodów gniazd ogólnych: miedź, przekrój 2,5 mm² (np. YDYp 3×2,5 mm²).
Przewody do gniazd dedykowanych (pralka, zmywarka, piekarnik): najczęściej 2,5 mm², a w niektórych przypadkach 4 mm².
Przewody zasilające rozdzielnice, kuchnie indukcyjne itp.: zazwyczaj 4 mm² lub 6 mm² w zależności od mocy i długości linii.
Te wartości wynikają z doboru przewodu do typowych zabezpieczeń: 10 A dla oświetlenia, 16 A dla obwodów gniazd i 20–25 A (czasem 32 A) dla większych odbiorników. Ważne jest jednak, że są to wzorce przydatne przy projektowaniu, ale nie zastępują obliczeń w sytuacjach granicznych i nietypowych.
Normy i przepisy a minimalny przekrój przewodu
Minimalne przekroje żył w instalacjach odbiorczych są określone w normach i przepisach, m.in. w PN-HD 60364 oraz w przepisach krajowych dotyczących instalacji elektrycznych w budynkach. Dla instalacji wewnętrznych przyjęto ogólne zasady:
dla przewodów miedzianych zasilających obwody końcowe – minimum 1,5 mm²,
w praktyce do gniazd wtyczkowych nie stosuje się przewodów cieńszych niż 2,5 mm² w instalacjach stałych,
przekroje żyły PEN (w układach TN-C) podlegają dodatkowym wymaganiom – najczęściej minimum 10 mm²,
przewody ochronne PE w mieszkaniówce zwykle mają taki sam przekrój jak przewody fazowe, przy małych przekrojach (do 16 mm²).
W przypadku przewodów do oświetlenia często zadaje się pytanie, czy można stosować przewód 3×1,0 mm². Zgodnie z polską praktyką i większością projektów instalacji w budynkach mieszkalnych przyjmuje się 1,5 mm² jako minimalny przekrój przewodu stałej instalacji oświetleniowej. Cieńsze przekroje pojawiają się w przewodach opraw oświetleniowych (po stronie producenta), ale to inna kategoria.

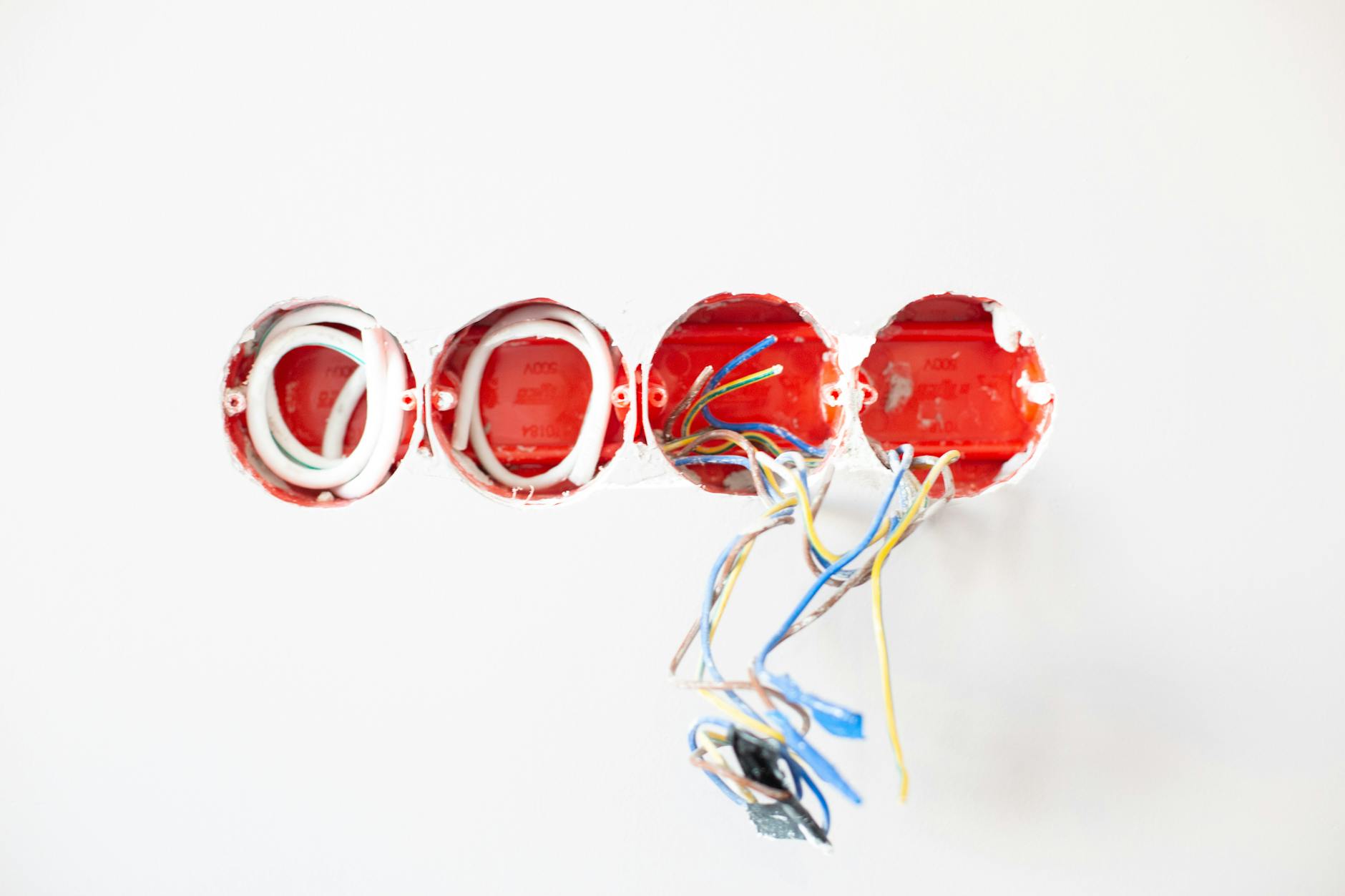

Źródło: Pexels | Autor: La Miko
Przekrój przewodu do gniazdek: zasady, limity i praktyka
Standardowy obwód gniazd wtykowych w mieszkaniu
Typowy obwód gniazd wtykowych w mieszkaniu to przewód miedziany 3×2,5 mm² (L, N, PE) zabezpieczony wyłącznikiem nadprądowym B16 A. Obwód taki zasila zazwyczaj kilka gniazd w jednym lub dwóch pomieszczeniach (np. 6–8 gniazd w pokoju, 4–5 gniazd w korytarzu). Całkowita moc odbiorników jest szacowana z uwzględnieniem współczynnika jednoczesności pracy urządzeń.
Zastosowanie przewodu 2,5 mm² dla gniazd ogólnych przy zabezpieczeniu 16 A jest kompromisem między bezpieczeństwem, kosztami i wygodą montażu. Taki układ zapewnia odpowiednią rezerwę prądową oraz niewielkie spadki napięcia przy typowych długościach przewodów w mieszkaniu (kilkanaście, rzadziej kilkadziesiąt metrów).
W praktyce ważne jest także odpowiednie prowadzenie obwodów gniazd: oddzielne obwody dla kuchni, łazienki, dużych odbiorników (pralka, zmywarka, piekarnik). Dzięki temu obciążenie każdego z obwodów jest bardziej przewidywalne, a ryzyko przeciążenia jednej linii i jej przegrzewania znacząco maleje.
Dobór przekroju przewodu do gniazd a długość obwodu
Przy dużych odległościach między rozdzielnicą a ostatnim gniazdem w obwodzie może pojawić się problem nadmiernego spadku napięcia. Standardowo przyjmuje się, że spadek napięcia od rozdzielnicy głównej do najbardziej odległego punktu zasilania nie powinien przekraczać 3%–5%, w zależności od kategorii obwodu i wymogów projektu.
Spadek napięcia zależy od:
długości przewodu w obie strony (tam i z powrotem),
przekroju żyły,
wartości prądu obciążenia,
oporu jednostkowego przewodu.
Przy długim obwodzie gniazd, np. w domu jednorodzinnym, gdzie rozdzielnica jest na parterze, a gniazda na poddaszu, może się okazać, że przewód 2,5 mm² jest na granicy dopuszczalnego spadku napięcia. Wtedy rozwiązaniem jest:
zastosowanie przewodu 4 mm² na dłuższej części linii,
podział obwodu na dwa krótsze,
zmiana sposobu zasilania (np. bliższa rozdzielnica podrzędna).
W instalacjach mieszkaniowych rzadko się to analizuje szczegółowo, ale w większych domach warto policzyć chociaż orientacyjnie spadek napięcia, szczególnie dla obwodów długich korytarzy, garaży czy budynków gospodarczych.
Wpływ typu zabezpieczenia na przekrój przewodu do gniazdek
Typ i wartość wyłącznika nadprądowego (charakterystyka B, C, D; prąd znamionowy 10 A, 16 A, 20 A itd.) musi być dopasowany do przekroju przewodu. Dla obwodów gniazd w mieszkaniówce przyjęło się:
przewód 2,5 mm² Cu – zabezpieczenie B16 A lub ewentualnie C16 A,
przewód 4 mm² Cu – zabezpieczenie B20–25 A (w zależności od warunków),
przewód 1,5 mm² Cu – najczęściej zabezpieczenie B10 A.
Niedopuszczalne jest np. zabezpieczenie przewodu 1,5 mm² wyłącznikiem 16 A w obwodzie gniazd, jeśli ten przewód jest główną linią tego obwodu. Zdarza się to w starych instalacjach lub przy amatorskich przeróbkach, gdy do istniejącego obwodu oświetleniowego ktoś dołącza gniazdo i zwiększa zabezpieczenie. Ryzyko przegrzewania przewodu jest wtedy bardzo wysokie.
Dla gniazd przeznaczonych do zasilania urządzeń o większych prądach rozruchowych (np. elektronarzędzia w warsztacie) czasem stosuje się zabezpieczenia o charakterystyce C, ale wymaga to analizy, czy przewód oraz obciążenie spełniają warunki selektywności i dopuszczalnej wartości prądu zwarciowego oraz długotrwałego.
Gniazda dedykowane: pralka, zmywarka, piekarnik, płyta indukcyjna
Nie wszystkie gniazda są równe. Oprócz obwodów gniazd ogólnych, w nowoczesnych instalacjach stosuje się gniazda dedykowane dla dużych odbiorników. Przykłady:
pralka automatyczna,
zmywarka,
piekarnik elektryczny (jednofazowy),
bojler elektryczny,
płyta indukcyjna (często zasilana trójfazowo).
Dla większości z tych urządzeń przy mocy w granicach 2–3 kW wystarcza obwód 1-fazowy 230 V z przewodem 3×2,5 mm² i zabezpieczeniem B16 A lub C16 A, o ile długość obwodu nie jest znacząca. W przypadku piekarników wyższej mocy lub płyt indukcyjnych zaleca się przewody 5×4 mm² lub 5×6 mm² i zabezpieczenia 3-fazowe 16–25 A, zgodnie z dokumentacją producenta.
Kluczowa zasada: obwód dedykowany oznacza osobny przewód od rozdzielnicy do konkretnego gniazda lub zacisku przyłączeniowego urządzenia. Na tym obwodzie nie ma innych gniazd ani odbiorników. Dzięki temu nie ma wątpliwości co do obciążenia linii i można precyzyjnie dobrać przekrój przewodu do konkretnego urządzenia oraz zabezpieczenia.
Przekrój przewodu do oświetlenia: kiedy 1,5 mm², a kiedy więcej
Typowy obwód oświetleniowy w domu i mieszkaniu
W typowej instalacji mieszkaniowej obwody oświetlenia wykonuje się z przewodów miedzianych 1,5 mm², najczęściej YDYp 3×1,5 mm² (L, N, PE). Zabezpieczenie nadprądowe ma zazwyczaj wartość B10 A. Taki układ jest wystarczający nawet dla tradycyjnych źródeł światła, a tym bardziej dla nowoczesnych lamp LED, których pobór mocy jest stosunkowo niewielki.
Przykładowo: nawet jeśli w obwodzie oświetleniowym podłączonych jest kilka lamp po 100 W, całkowita moc rzędu 500–800 W to zaledwie kilka amperów. Przewód 1,5 mm² i zabezpieczenie 10 A zapewniają dużą rezerwę i niewielkie nagrzewanie. Użycie przewodów 2,5 mm² do oświetlenia w mieszkaniach jest technicznie możliwe, ale przeważnie nieuzasadnione ekonomicznie i montażowo (grubszy przewód trudniej układać w puszkach).
Kiedy stosować przewód 2,5 mm² w obwodach oświetleniowych
Są jednak sytuacje, w których zastosowanie przewodu 2,5 mm² do oświetlenia ma uzasadnienie. Dotyczy to głównie:
bardzo długich obwodów, np. oświetlenie zewnętrzne ogrodu, wjazdu, budynków gospodarczych,
obwodów oświetleniowych, na których są duże prądy rozruchowe (np. transformatory, zasilacze halogenów starego typu),
instalacji w obiektach, gdzie wymagane są większe zabezpieczenia (np. B16 A) dla obwodów oświetleniowych,
szczególnych warunków ułożenia przewodów, np. zgrupowanie wielu obwodów w jednym korycie kablowym lub rurze.
Przewody sterujące, schodowe i krzyżowe – jaki przekrój?
W obwodach oświetleniowych pojawia się często pytanie o przekrój przewodów wielożyłowych stosowanych do sterowania z kilku miejsc (łączniki schodowe, krzyżowe, bistabilne przekaźniki, sterowniki rolet). W większości instalacji mieszkaniowych przewody sterujące prowadzi się tym samym przekrojem, co przewody zasilające oświetlenie, czyli 1,5 mm² Cu.
Dotyczy to zarówno odcinków pomiędzy lampą a łącznikiem, jak i przewodów pomiędzy poszczególnymi łącznikami schodowymi czy krzyżowymi. Ułatwia to projektowanie i późniejsze przeróbki – w puszce nie trzeba się zastanawiać, które żyły mogą przenosić prąd zasilania, a które są „tylko” sterujące.
Są jednak przypadki, w których przewody sterujące mogą mieć inny przekrój:
w liniach sterujących niskonapięciowych (np. 24 V DC, sterowanie automatyką) – producent aparatury dopuszcza czasem 0,5–0,75 mm²,
w rozbudowanych systemach inteligentnego domu – stosuje się magistrale (np. KNX, RS-485), dla których dobiera się przewody zgodnie z zaleceniami producenta i normą systemową, a nie według zasad dla zasilania 230 V.
Jeśli przewód sterujący przenosi napięcie sieciowe 230 V i stanowi element tego samego obwodu, co przewody zasilające oprawy, bezpieczniej jest pozostać przy 1,5 mm². Unika się wtedy mylenia żył oraz problemów przy wymianie osprzętu.
Łączenie różnych przekrojów w jednym obwodzie
W praktyce remontowej trudno czasem uniknąć sytuacji, w której na jednym obwodzie pojawia się więcej niż jeden przekrój przewodu. Przykład: główna linia obwodu gniazd wykonana 3×4 mm², a odejścia do puszek i gniazd już 3×2,5 mm². Taki układ jest dopuszczalny, pod warunkiem spełnienia kilku zasad.
Kluczowe reguły przy łączeniu przekrojów:
zabezpieczenie dobiera się do najsłabszego (najcieńszego) odcinka – jeśli w obwodzie występuje 1,5 mm², to zabezpieczenie nie może być dobrane jak dla 2,5 lub 4 mm²,
miejsca przejścia z większego na mniejszy przekrój muszą być wykonane w dostępnych puszkach lub rozdzielnicach – tak, aby można było skontrolować połączenia,
połączenia przewodów o różnych przekrojach wymagają starannego doboru złączek (wiele złączek sprężynowych ma określony przedział przekrojów, np. 0,5–2,5 mm²).
Typowym i poprawnym rozwiązaniem jest sytuacja, w której od rozdzielnicy do odległej puszki biegnie przewód 4 mm², a następnie w puszce rozgałęzia się na krótsze odcinki 2,5 mm² do gniazd. Zabezpieczenie wciąż pozostaje dobrane do 2,5 mm² (najcieńszego odcinka zasilającego gniazda), a grubszy fragment przewodu służy tylko do ograniczenia spadków napięcia.
Przekrój przewodu a sposób ułożenia – pod tynkiem, w rurce, w ociepleniu
Na dopuszczalny prąd długotrwały przewodu duży wpływ ma sposób jego ułożenia. Dwa przewody o tym samym przekroju mogą mieć różną obciążalność, jeśli jeden jest ułożony luźno w powietrzu, a drugi ściśnięty w warstwie izolacji termicznej pod sufitem podwieszanym.
Najczęstsze warianty w mieszkaniówce:
bezpośrednio w tynku – przewody YDYp bruzdowane w ścianie; stosunkowo dobre warunki oddawania ciepła, standardowe obciążalności z tabel katalogowych,
w rurkach (peszlach) w tynku lub w wylewce – gorsze warunki chłodzenia, często kilka obwodów blisko siebie; dopuszczalny prąd przewodu może być niższy niż w tynku,
w warstwie ocieplenia, nad sufitem podwieszanym – najtrudniejsze warunki: dużo izolacji termicznej, mała wymiana ciepła; w takim układzie zapas w przekroju przewodów staje się bardzo istotny.
W katalogach producentów kabli znajdują się współczynniki korekcyjne dla sposobu ułożenia, liczby obwodów w jednym korycie i temperatury otoczenia. W prostych instalacjach mieszkaniowych zwykle ich się nie liczy „co do ampera”, ale przy wielu obwodach prowadzonych równolegle (np. korytarz rozdzielnicy w domu jednorodzinnym) lepiej założyć:
ograniczenie liczby obwodów w jednej rurze lub korycie,
niewykorzystywanie przewodu do jego maksymalnej katalogowej obciążalności – zaprojektowanie zapasu.
Instalacje w drewnie i na poddaszach – szczególne wymagania
W budynkach o konstrukcji drewnianej, na poddaszach oraz w zabudowie z dużą ilością materiałów łatwopalnych kwestia przekroju przewodów ściśle łączy się z ryzykiem pożarowym. Przewód o małym przekroju, pracujący blisko granicznej obciążalności, nagrzewa się znacznie bardziej. Jeśli dojdzie do poluzowania zacisku w puszce czy gnieździe, miejscowe przegrzewanie może być intensywne.
W takich warunkach praktycy często stosują podejście konserwatywne:
obwody gniazd – 3×2,5 mm² jako absolutne minimum, czasem 4 mm² do bardziej obciążonych linii,
obwody oświetleniowe – 1,5 mm² przy zabezpieczeniach 10 A, bez „podnoszenia” na 16 A dla wygody,
unikanie przegrupowywania zbyt wielu obwodów w jednym peszlu przechodzącym przez elementy drewniane.
Jeżeli inwestor planuje w przyszłości dołożenie dodatkowych punktów świetlnych lub gniazd na poddaszu, rozsądniej od razu zastosować nieco większe przekroje przewodów głównych linii zasilających, aby nie pracowały „na styk”.
Dobór przekroju przewodów przy modernizacji starej instalacji
Remont mieszkania w budynku z wielkiej płyty lub kamienicy często odsłania starą instalację aluminiową 2×1,5 mm² lub 2×2,5 mm² bez przewodu ochronnego. W takiej sytuacji wymiana okablowania to zwykle jedyna rozsądna droga. Przy modernizacji przyjmuje się aktualne standardy:
obwody gniazd – 3×2,5 mm² Cu,
obwody oświetlenia – 3×1,5 mm² Cu,
obwody dedykowane – zgodnie z mocą planowanych urządzeń, z przekrojami 2,5–6 mm² (a czasem więcej).
Problemem bywają części instalacji, których nie da się wymienić w całości (np. fragmenty prowadzone w stropach prefabrykowanych, zalane betonem). Jeśli pozostaje odcinek przewodu aluminiowego o mniejszym przekroju, to:
jego dopuszczalny prąd staje się ograniczeniem dla całego obwodu,
zabezpieczenie musi zostać dobrane tak, by chronić ten najsłabszy element,
należy zagwarantować poprawne połączenie Cu–Al z użyciem odpowiednich złączek bimetalicznych.
Łączenie nowych przewodów miedzianych 2,5 mm² z pozostawionymi fragmentami aluminium jest możliwe tylko wtedy, gdy projekt uwzględnia wynikającą z tego „wąską gardło” i nie próbuje się sztucznie podnieść wartości zabezpieczenia.
Przekrój przewodów a przyszła rozbudowa instalacji
Przy nowej budowie lub generalnym remoncie można przewidzieć, że instalacja elektryczna nie pozostanie niezmieniona przez 30 lat. Pojawią się dodatkowe odbiorniki, gniazda, być może zmieni się sposób zasilania kuchni czy garażu. Dobór przekrojów przewodów z uwzględnieniem rezerwy ułatwia takie zmiany.
W praktyce stosuje się kilka prostych zasad:
główne linie zasilające rozdzielnice podrzędne (np. na piętrze, w garażu, budynku gospodarczym) – przewymiarować w stosunku do aktualnych potrzeb o co najmniej jeden „stopień” przekroju,
przewidzieć dodatkowe peszle lub koryta kablowe z wolnym miejscem, aby w przyszłości dołożyć przewody o odpowiednim przekroju bez kucia ścian,
dla obwodów, które potencjalnie mogą zasilać większe urządzenia (np. gniazdo w garażu, gdzie kiedyś stanie ładowarka samochodu elektrycznego), zastosować 2,5 mm² zamiast 1,5 mm² już na etapie budowy.
Przykład z praktyki: w garażu planowane są tylko kilka gniazd i lampy. Zastosowanie przewodu 3×2,5 mm² (zamiast 1,5 mm² dla oświetlenia i 2,5 mm² osobno dla gniazd) w jednym dobrze przemyślanym obwodzie pozwala w przyszłości bez problemu zasilić np. niewielką ładowarkę lub sprężarkę, bez ryzyka przegrzania przewodów.
Najczęstsze błędy przy doborze przekroju przewodów
Podczas przeglądów lub remontów instalacji widać powtarzające się uchybienia, które mają bezpośredni związek z doborem przekroju przewodów:
zabezpieczenie 16 A na przewodzie 1,5 mm² w obwodzie gniazd – częsty efekt „dołożenia paru gniazdek” do istniejącej linii oświetleniowej,
zasilanie kilku pomieszczeń jednym obwodem 3×1,5 mm² z bezpiecznikiem 16 A, traktowanym jako „obwód gniazd i światła”,
przedłużanie długich obwodów cienkim przewodem, bez obliczenia spadku napięcia oraz sprawdzenia warunków samoczynnego wyłączenia zasilania,
prowadzenie wielu silnie obciążonych obwodów w jednym wąskim peszlu, bez korekty przekroju lub wartości zabezpieczenia,
niezachowanie ciągłości przekroju przewodu ochronnego PE (redukcja przekroju „bo łatwiej połączyć w puszce”).
Każde z powyższych rozwiązań z osobna może wydawać się „jeszcze akceptowalne”, ale kumulacja takich uproszczeń skutkuje instalacją mało odporną na przeciążenia, awarie i rozbudowę. Dopasowanie przekroju przewodu do obciążenia, długości obwodu i sposobu ułożenia eliminuje większość z tych problemów na etapie projektu.
Rola dokumentacji technicznej i producentów osprzętu
Przy doborze przekrojów przewodów nie opiera się wyłącznie na ogólnych zasadach typu „gniazdka 2,5 mm², światło 1,5 mm²”. W przypadku konkretnych urządzeń elektrycznych (płyty indukcyjne, kotły, ładowarki EV, duże klimatyzatory) pierwszym źródłem informacji jest dokumentacja producenta. Zwykle podaje ona:
wymagany prąd lub moc przyłączeniową,
zalecany przekrój przewodu zasilającego,
rodzaj zabezpieczenia nadprądowego oraz konieczność stosowania RCD,
czasem maksymalną długość przewodu między urządzeniem a rozdzielnicą.
Producent nie bierze odpowiedzialności za skutki zasilania urządzenia cieńszym przewodem niż zalecany. Nawet jeśli z punktu widzenia standardów instalacyjnych „wydaje się, że wystarczy”, to przekrój przewodu powinien być zgodny z instrukcją. Dotyczy to szczególnie sprzętu o wysokiej mocy ciągłej (np. piekarniki, przepływowe podgrzewacze wody) oraz urządzeń o częstych, dużych prądach rozruchowych.
Podobnie jest z osprzętem instalacyjnym (gniazda, łączniki, listwy zaciskowe). Każdy z elementów ma swój dopuszczalny prąd i zakres przekrojów podłączanych przewodów. Stosowanie przewodów o przekroju większym niż dopuszczony może skutkować niedokręceniem zacisków i ich lokalnym przegrzewaniem, mimo że „przewód jest gruby i bezpieczny”.
Przekrój przewodu ochronnego i neutralnego – kiedy można go zmniejszyć, a kiedy nie
Przy obwodach gniazd i oświetlenia w mieszkaniówce schemat jest prosty: stosuje się zazwyczaj te same przekroje dla żył fazowych, neutralnych i ochronnych (np. 3×1,5 mm² lub 3×2,5 mm²). Przy większych przekrojach i liniach zasilających rozdzielnice zasady stają się bardziej złożone.
Normy dopuszczają redukcję przekroju przewodu ochronnego PE względem przewodu fazowego, pod warunkiem spełnienia warunków ochrony przeciwporażeniowej i wytrzymałości termicznej na prąd zwarciowy. W praktyce w instalacjach domowych korzysta się z kilku prostych reguł:
dla przewodów zasilających obwody jednofazowe (np. YDY 3×2,5 mm²) – PE taki sam jak faza,
dla linii zasilających rozdzielnice (np. 5×10 mm²) – zazwyczaj wszystkie żyły o tym samym przekroju, co upraszcza dobór zabezpieczeń i obliczenia zwarciowe,
redukcja PE pojawia się częściej w instalacjach przemysłowych, przy dużych przekrojach, i wymaga konkretnych obliczeń.
Żyła neutralna N bywa traktowana podobnie jak fazowa, ale nie zawsze. W starszych instalacjach i w sieciach z dużą zawartością harmonik (przekształtniki, zasilacze impulsowe) prąd w przewodzie N może być porównywalny z sumą prądów fazowych, a nie mniejszy. Dlatego w budynkach mieszkalnych, szczególnie w nowych blokach z mnóstwem elektroniki, redukowanie przekroju N jest kiepskim pomysłem.
W praktyce mieszkaniowej bezpiecznie jest przyjąć:
przekrój N = przekrój L dla wszystkich obwodów gniazd i oświetlenia,
brak redukcji N w liniach zasilających rozdzielnice w budynkach wielorodzinnych,
analizę prądów w N dopiero przy większych, złożonych instalacjach (biura, obiekty handlowe), gdzie faktycznie wykonuje się stosowne obliczenia.
Znaczenie jakości połączeń przy przewodach o małym przekroju
Przekrój przewodu to jedno, ale realna temperatura żyły i izolacji zależy mocno od jakości połączeń. Nawet przewód 2,5 mm² może się miejscowo „spalić”, jeśli zacisk w gnieździe jest luźny lub przewód jest źle ścięty.
Na drobnych przekrojach (1,5–2,5 mm²) szczególnie źle działają:
wielokrotne skręcanie i odkręcanie tego samego zacisku,
wpychanie do zacisku zbyt wielu żył naraz, zamiast rozdzielenia ich na listwie,
łączenie żył linkowych bez tulejek w zwykłych zaciskach śrubowych.
Doświadczeni elektrycy wolą użyć dodatkowej małej puszki czy listwy, niż na siłę wciskać trzy przewody 2,5 mm² w jeden zacisk gniazdka. Grubszy przewód nie jest „kuloodporny” – jeżeli styk będzie kiepski, to ciepło wydzieli się właśnie na nim, a nie rozproszy w miedzi.
Dobierając przekrój przewodu, trzeba więc mieć z tyłu głowy również rodzaj połączeń i osprzętu. Inaczej układa się pojedyncze obwody 1,5 mm² do oświetlenia, a inaczej szynuje kilka obwodów 2,5 mm² w ciasnej puszce nad rozdzielnicą.
Przekrój przewodów a dobór zabezpieczeń nadprądowych i różnicowoprądowych
Bezpiecznik lub wyłącznik nadprądowy ma chronić przewód, a nie odwrotnie. Najczęstszy błąd to „podniesienie” wartości zabezpieczenia, gdy obwód się wyzwala, bez zmiany przekroju przewodów. Takie działanie ma sens tylko przy istniejącym zapasie przekroju i po sprawdzeniu warunków wyłączenia i obciążalności.
Dla obwodów gniazd i oświetlenia typowy zestaw wygląda następująco:
3×1,5 mm² Cu – zabezpieczenie B10 A (ewentualnie B13 A po analizie warunków),
3×2,5 mm² Cu – zabezpieczenie B16 A dla gniazd,
obwody dedykowane 2,5–6 mm² – zabezpieczenia B/C 16–32 A według mocy odbiornika.
Wyłącznik różnicowoprądowy (RCD) sam w sobie nie ogranicza prądu ciągłego, ale jego dobór też jest powiązany z przekrojem przewodu. Jeśli obwód 3×2,5 mm² jest projektowany pod zabezpieczenie B16 A, to RCD w tym torze nie powinien mieć prądu znamionowego mniejszego niż 16 A. W praktyce stosuje się RCD 25 A lub 40 A, aby obsłużyć grupę kilku obwodów.
Coraz częściej w mieszkaniach pojawiają się wyłączniki różnicowoprądowo-nadprądowe (RCBO) do pojedynczych obwodów. Ułatwia to dobór przekroju przewodu, bo każdy obwód ma swoje indywidualne zabezpieczenie. Warunek jest prosty: prąd znamionowy RCBO nie może przekraczać obciążalności długotrwałej przewodu w danych warunkach ułożenia.
Przewody do oświetlenia LED – czy 1,5 mm² zawsze wystarczy
Oświetlenie LED zużywa znacznie mniej mocy niż tradycyjne żarówki, więc intuicyjnie kuszące jest prowadzenie „cienkich” przewodów. W klasycznych instalacjach 230 V z punktową wymianą opraw na LED-y układ się nie zmienia – nadal stosuje się 3×1,5 mm² z zabezpieczeniem 10 A i to rozwiązanie ma duży zapas.
Inaczej wygląda sytuacja w systemach oświetlenia niskonapięciowego (12/24 V DC) z zasilaczami LED. Po stronie niskiego napięcia przy tej samej mocy prądy są kilka razy większe. Długie odcinki przewodów zasilających taśmy LED czy moduły mogą mieć istotne spadki napięcia oraz wyraźne nagrzewanie przy zbyt małym przekroju.
Dlatego przy projektowaniu instalacji LED z centralnym zasilaczem warto:
osobno analizować stronę 230 V (zwykle 3×1,5 mm²) i stronę niskiego napięcia,
dla przewodów 12/24 V przyjąć większe przekroje (np. 2,5 mm², a nawet 4 mm²) przy dłuższych odcinkach i większych mocach,
podzielić instalację LED na kilka krótszych linii zasilanych bliżej odbiorników, zamiast jednego długiego przewodu małego przekroju.
W domowej praktyce sprawdza się zasada: jeśli na jednym obwodzie LED planowana jest większa łączna moc niż typowy obwód oświetleniowy (np. duże podświetlenie kuchni, salonu, tarasu), to przekrój przewodów po stronie niskonapięciowej trzeba potraktować równie poważnie jak przekroje przewodów gniazdowych.
Przekrój przewodów przy zasilaniu ładowarek samochodów elektrycznych
Rosnąca popularność ładowania pojazdów w garażach prywatnych sprawia, że temat przekroju przewodów nabiera nowej wagi. Długotrwałe obciążenie bliskie mocy przyłączeniowej domu, często przez kilka godzin, wymaga zarówno odpowiedniego zabezpieczenia, jak i solidnych przekrojów linii zasilającej.
Typowy scenariusz to ładowarka jednofazowa lub trójfazowa o mocy kilku kilowatów. Producenci stacji ładowania zazwyczaj podają w instrukcjach minimalne przekroje przewodów oraz wartości zabezpieczeń. W praktyce:
dla małych ładowarek jednofazowych (ok. 3,6 kW) linia 3×4 mm² Cu z zabezpieczeniem B/C 20 A daje komfort pracy i pewien zapas,
dla ładowarek trójfazowych (ok. 11 kW) często stosuje się przewody 5×6 mm² Cu z zabezpieczeniem C16–C20 A, w zależności od długości linii i układu sieci,
przy dłuższych odcinkach (garaż wolnostojący, miejsce postojowe) przekrój bywa zwiększany do 10 mm², przede wszystkim ze względu na spadek napięcia i warunki samoczynnego wyłączenia.
Problem pojawia się, gdy ładowarka jest „doczepiana” do istniejącego obwodu gniazdowego 2,5 mm², zabezpieczonego B16 A. Taki obwód nie jest projektowany na wielogodzinny prąd bliski 16 A, szczególnie jeśli przewody biegną w izolacji termicznej lub w zatłoczonym peszlu. Zaplanowanie dedykowanej linii z odpowiednim przekrojem i zabezpieczeniem jest znacznie rozsądniejsze niż maksymalne obciążanie przypadkowego obwodu gniazdowego.
Przekrój przewodów w pomieszczeniach wilgotnych i na zewnątrz
W łazienkach, pralniach, na tarasach i w ogrodzie do głosu dochodzą również warunki środowiskowe: wilgoć, wahania temperatury, promieniowanie UV i możliwość uszkodzeń mechanicznych. Sam przekrój przewodu nie zmienia się przez to radykalnie, ale decyzje projektowe bywają inne.
Przykładowo:
obwody gniazd łazienkowych – standardowo 3×2,5 mm² Cu z zabezpieczeniem B16 A i obowiązkowym RCD 30 mA,
obwody oświetlenia łazienki – 3×1,5 mm² z B10 A, z rozważeniem wyższego stopnia ochrony IP opraw i ewentualnego zasilania SELV w strefach przywannowych,
gniazda zewnętrzne – przewód 3×2,5 mm² jako minimum, często prowadzony w rurach lub korytach o podwyższonej odporności, czasem z większym przekrojem dla dłuższych odcinków.
Na zewnątrz często dochodzi problem długości linii – gniazda ogrodowe, oświetlenie działki, zasilanie altany czy bramy. Przy długich kablach zasilających (kilkadziesiąt metrów i więcej) spadek napięcia robi się istotny. Zastosowanie 3×4 mm² zamiast 3×2,5 mm² w kablu ziemnym YKY nie zmienia inwestycji dramatycznie kosztowo, a pozwala utrzymać napięcie w granicach zaleceń i poprawić warunki wyłączenia przy zwarciu.
Planowanie podziału obwodów a przekroje przewodów
Nawet dobrze dobrany przekrój przewodu nie pomoże, jeśli cały dom zostanie zawieszony na jednym czy dwóch obwodach. Podział instalacji na rozsądne sekcje wpływa zarówno na bezpieczeństwo, jak i na wygodę późniejszej eksploatacji.
W typowym mieszkaniu często stosuje się następujące podejście:
osobne obwody gniazd dla kuchni, łazienki, pokoi dziennych,
podział oświetlenia na co najmniej dwie sekcje (np. strefa dzienna i nocna),
dedykowane obwody dla dużych odbiorników (płyta, piekarnik, pralka, zmywarka, klimatyzacja).
Przekroje przewodów dobiera się wtedy nie tylko do prądu jednego obwodu, ale i do ilości obwodów, które schodzą się w jednym miejscu. Jeśli do rozdzielnicy na piętrze w domu jednorodzinnym wchodzi kilkanaście obwodów, to zasilająca ją linia 5×6 mm² może okazać się minimalnym rozsądnym przekrojem, nawet gdy aktualna suma obciążeń wydaje się niewielka. W przeciwnym razie każda modernizacja będzie wymagała wymiany „kręgosłupa” instalacji.
Kiedy bezwzględnie zlecić obliczenia projektantowi
Proste obwody gniazd i oświetlenia w małym mieszkaniu można zwykle prowadzić według utartych schematów, z zachowaniem standardowych przekrojów i wartości zabezpieczeń. Sytuacja zmienia się, gdy pojawiają się:
długie linie zasilające budynki gospodarcze, garaże, wiaty,
większa liczba dużych odbiorników (ładowarka EV, pompa ciepła, klimatyzacja, warsztat),
instalacje w drewnie, na poddaszach, w zabudowie o podwyższonym ryzyku pożaru,
nietypowe układy sieci i zasilanie z agregatu lub fotowoltaiki z magazynem energii.
W takich układach sam dobór przekroju przewodów do gniazdek i oświetlenia przestaje być oczywisty. W grę wchodzą spadki napięcia, prądy zwarciowe, selektywność zabezpieczeń i praca urządzeń w warunkach częściowego obciążenia. Jeden dobrze przygotowany projekt z obliczeniami oszczędza późniejszych przeróbek i nerwów – a także chroni przed sytuacją, w której „gruby kabel” nie spełnia wymagań tylko dlatego, że źle policzono lub dobrano zabezpieczenia.
Najczęściej zadawane pytania (FAQ)
Jaki przekrój przewodu do gniazdek w mieszkaniu jest standardem?
W typowych instalacjach mieszkaniowych standardem jest przewód miedziany 3×2,5 mm² (L, N, PE) do obwodów gniazd, zabezpieczony wyłącznikiem nadprądowym B16 A. Taki dobór zapewnia bezpieczne przenoszenie prądu dla większości domowych odbiorników oraz rozsądny zapas obciążalności.
Przewód 2,5 mm² jest kompromisem między bezpieczeństwem, kosztami i wygodą montażu. Umożliwia wykonanie jednego obwodu obejmującego kilka gniazd w jednym lub dwóch pomieszczeniach, przy zachowaniu dopuszczalnych spadków napięcia na typowych długościach przewodów w mieszkaniu.
Jaki przekrój przewodu do oświetlenia w domu stosuje się najczęściej?
W polskiej praktyce do obwodów oświetleniowych w instalacjach stałych stosuje się najczęściej przewód miedziany 3×1,5 mm² (np. YDYp 3×1,5 mm²) z zabezpieczeniem B10 A. Taki przekrój jest zgodny z normami i zapewnia wystarczającą obciążalność prądową dla typowego oświetlenia domowego.
Cieńszych przewodów, takich jak 3×1,0 mm², nie używa się do stałej instalacji w ścianach czy suficie. Mogą występować jedynie wewnątrz opraw oświetleniowych jako element wyrobu producenta, co jest objęte innymi wymaganiami niż instalacja budynkowa.
Czy można dać przewód 1,5 mm² do gniazdek elektrycznych?
Do stałych obwodów gniazd wtykowych w mieszkaniach i domach jednorodzinnych nie zaleca się stosowania przewodu 1,5 mm². W praktyce przyjęło się, że do gniazd ogólnych używa się minimum 2,5 mm², co wynika z obciążalności prądowej oraz typowych zabezpieczeń (B16 A).
Zabezpieczenie obwodu gniazd wykonanego przewodem 1,5 mm² wyłącznikiem 16 A jest niedopuszczalne, ponieważ taki przewód nie jest przystosowany do takiego prądu długotrwałego w typowych warunkach ułożenia. Może to prowadzić do przegrzewania się instalacji, uszkodzenia izolacji, a w skrajnym przypadku do pożaru.
Jaki przekrój przewodu do gniazd dedykowanych (pralka, zmywarka, piekarnik)?
Do gniazd dedykowanych, np. dla pralki, zmywarki czy piekarnika, najczęściej stosuje się również przewód miedziany 3×2,5 mm², ale podłączony jako osobny, wydzielony obwód z własnym zabezpieczeniem (zwykle B16 A lub B20 A, zależnie od obciążenia i warunków).
W przypadku urządzeń o większej mocy lub przy długich liniach zasilających stosuje się czasem przekrój 4 mm², aby ograniczyć spadki napięcia i zapewnić odpowiednią obciążalność prądową. Ostateczny dobór warto oprzeć na danych producenta urządzenia i obliczeniach projektanta.
Jak dobrać przekrój przewodu do długości obwodu, żeby nie było zbyt dużego spadku napięcia?
Im dłuższy obwód, tym większy spadek napięcia na przewodach. Przyjmuje się, że od rozdzielnicy głównej do najbardziej oddalonego punktu zasilania spadek napięcia nie powinien przekraczać ok. 3–5% (w zależności od rodzaju obwodu i założeń projektu).
Jeśli obwód gniazd lub oświetlenia jest nietypowo długi (np. rozdzielnica na parterze, gniazda w odległym garażu lub na poddaszu), warto:
rozważyć zwiększenie przekroju przewodu (np. z 2,5 mm² na 4 mm²),
podzielić instalację na krótsze obwody z osobnymi zabezpieczeniami,
Jak dobrać zabezpieczenie nadprądowe do przekroju przewodu?
Prąd znamionowy wyłącznika nadprądowego nie może być większy niż dopuszczalny prąd długotrwały przewodu w danych warunkach ułożenia. W praktyce mieszkaniowej przyjmuje się najczęściej:
przewód Cu 1,5 mm² – zabezpieczenie B10 A (obwody oświetlenia),
przewód Cu 2,5 mm² – zabezpieczenie B16 A (czasem C16 A w uzasadnionych przypadkach) dla obwodów gniazd,
przewód Cu 4 mm² – zabezpieczenie B20–25 A (dla większych odbiorników lub linii zasilających).
Zastosowanie mocniejszego zabezpieczenia niż dopuszcza przekrój przewodu jest błędem i może uniemożliwić zadziałanie zabezpieczenia przy przeciążeniu, co stwarza poważne zagrożenie dla instalacji i użytkowników.
Jaki jest minimalny przekrój przewodu w instalacji domowej zgodnie z normami?
Dla przewodów miedzianych zasilających obwody końcowe w instalacjach wewnętrznych przyjmuje się minimalny przekrój 1,5 mm². Jest to praktyczne minimum np. dla obwodów oświetleniowych z zabezpieczeniem 10 A.
W instalacjach stałych do gniazd wtykowych nie stosuje się przewodów cieńszych niż 2,5 mm². Dodatkowo żyły ochronne PE w małych przekrojach (do 16 mm²) powinny mieć taki sam przekrój jak żyły fazowe, a przewody PEN (w układach TN-C) podlegają osobnym, zaostrzonym wymaganiom co do minimalnego przekroju.
Kluczowe obserwacje
Prawidłowy dobór przekroju przewodu jest kluczowy dla bezpieczeństwa – zbyt cienki przewód grozi przegrzewaniem, uszkodzeniem izolacji i pożarem, a zbyt gruby oznacza niepotrzebne koszty i trudniejszy montaż.
Dobór przekroju musi uwzględniać nie tylko prąd obciążenia, ale też długość linii, sposób ułożenia, typ zabezpieczenia oraz rodzaj zasilania; proste schematy działają tylko w typowych przypadkach.
W standardowej instalacji mieszkaniowej przyjmuje się zwykle: 1,5 mm² do oświetlenia, 2,5 mm² do gniazd ogólnych, 2,5–4 mm² do gniazd dedykowanych (AGD) oraz 4–6 mm² do zasilania rozdzielnic i płyt/kuchni indukcyjnych.
Nie wolno stosować zabezpieczenia nadprądowego o prądzie znamionowym większym niż dopuszczalny prąd długotrwały przewodu; wartości te należy sprawdzać w tabelach norm PN-HD 60364 lub danych producentów.
Normy i przepisy określają minimalne przekroje: w obwodach końcowych z miedzią co najmniej 1,5 mm², a w praktyce do gniazd stałej instalacji nie używa się przewodów cieńszych niż 2,5 mm².
W instalacjach oświetleniowych w budynkach mieszkalnych przyjmuje się 1,5 mm² jako minimalny przekrój przewodu stałego; cieńsze żyły dotyczą jedynie wewnętrznych przewodów w oprawach, a nie instalacji budynkowej.
