Dlaczego kolejność warstw w ścianie szkieletowej ma aż tak duże znaczenie
Ściana szkieletowa to układ kilku współpracujących ze sobą warstw: konstrukcja drewniana, izolacja termiczna, paroizolacja, przewody instalacyjne, poszycia płytowe, membrana wiatroizolacyjna i warstwa elewacyjna. Nie tylko dobór materiałów jest kluczowy, ale przede wszystkim ich kolejność. Błąd w ułożeniu jednej z warstw potrafi zniszczyć całą ścianę w kilka sezonów grzewczych.
W domach szkieletowych wilgoć i przepływ pary wodnej są krytyczne. Drewno, wełna mineralna i płyty drewnopochodne źle znoszą kondensację pary wewnątrz przegrody. Źle ułożona paroizolacja, brak szczelności lub niewłaściwe poprowadzenie przewodów instalacyjnych skutkują zawilgoceniem, pleśnią, spadkiem izolacyjności i w skrajnych przypadkach koniecznością rozbierania całych ścian.
Prawidłowo zaprojektowana ściana szkieletowa ma jeden nadrzędny cel: kontrola przepływu wilgoci. Od strony wnętrza przegroda musi być szczelna dla pary wodnej, od zewnątrz – otwarta dyfuzyjnie, ale zabezpieczona przed wiatrem i wodą opadową. Przewody elektryczne czy wentylacyjne trzeba w ten schemat wpisać tak, aby nie niszczyły ciągłości paroizolacji.
Poprawna kolejność warstw w ścianie szkieletowej jest inna po stronie wewnętrznej i zewnętrznej, a czasami zmienia się także w zależności od rodzaju elewacji (tynk, deska, panel, wentylowana okładzina). Każda zmiana systemu czy materiału wymaga ponownego przemyślenia całego układu i przebiegu przewodów, zamiast kopiowania schematów z internetu.

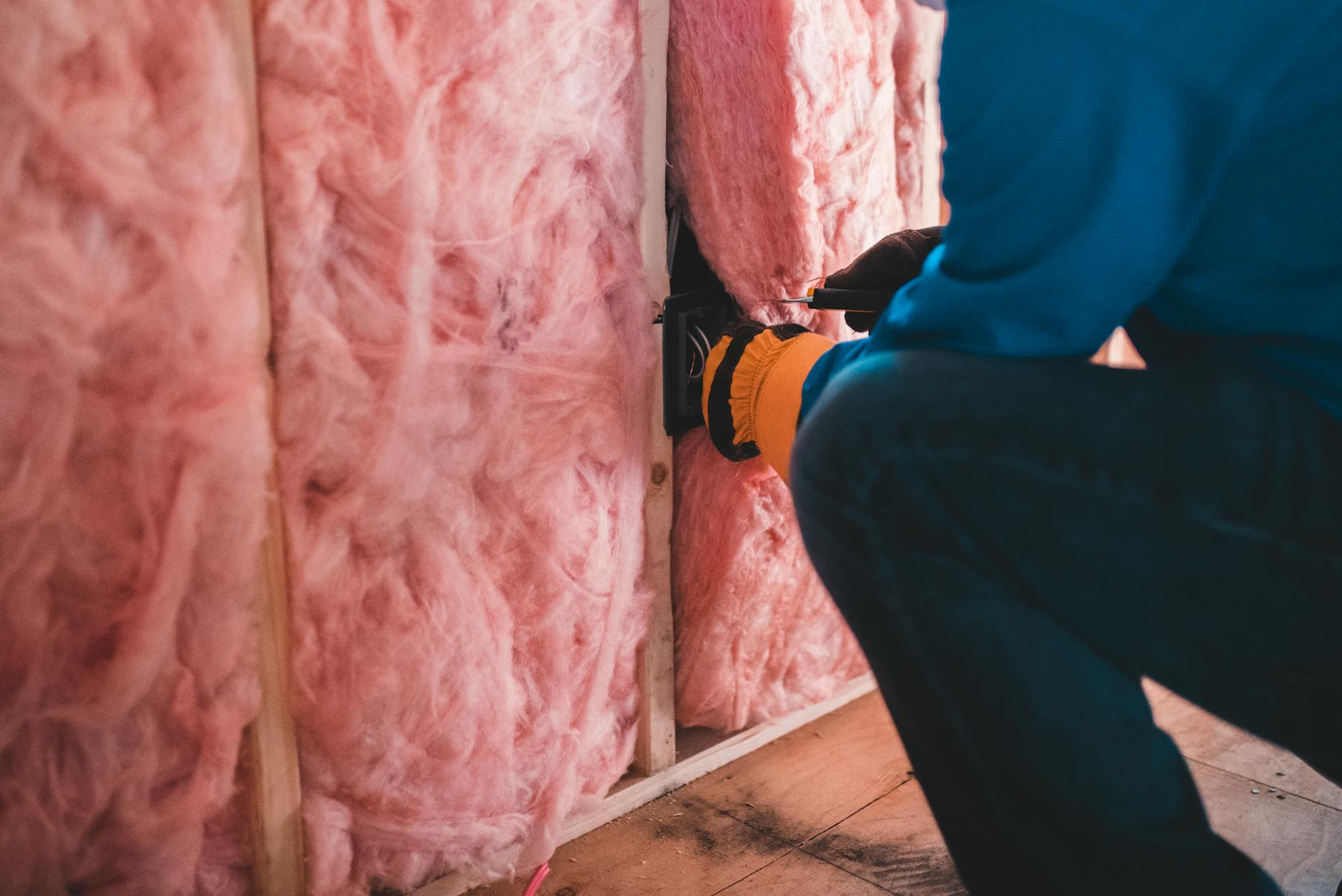

Źródło: Pexels | Autor: Ivan Babydov
Podstawowy układ warstw w ścianie szkieletowej – zasada „od szczelnej do otwartej”
Najprostszy i najbezpieczniejszy schemat opisuje zasada: od środka przegrody (od wnętrza) do zewnątrz opór dyfuzyjny materiałów powinien spadać. Innymi słowy, od strony pomieszczeń stosuje się warstwy bardzo szczelne na parę wodną, a im bliżej zewnątrz – tym bardziej „oddychające”.
Klasyczna kolejność warstw od środka do zewnątrz
W typowej, dobrze zaprojektowanej ścianie szkieletowej układ wygląda następująco:
Okładzina wewnętrzna (płyta g-k, płyta g-wiórowa, płyta drewniana)
Warstwa instalacyjna (opcjonalna – ruszt z przewodami)
Paroizolacja (folia PE, inteligentna membrana, płyta o zwiększonym oporze dyfuzyjnym)
Poszycie konstrukcyjne (najczęściej OSB lub MFP)
Izolacja termiczna w szkielecie (wełna mineralna, wełna drzewna, celuloza, inne)
Poszycie zewnętrzne (płyta MFP/OSB lub brak – zależnie od systemu)
Warstwa elewacyjna (deska, panel, tynk na systemie ETICS, okładzina włókno-cementowa itd.)
Ten schemat może być modyfikowany, ale kluczowe elementy – paroizolacja od środka i membrana wiatroizolacyjna od zewnątrz – pozostają stałe. Do tego dochodzi sposób prowadzenia przewodów, który wymusza np. wykonanie dodatkowej warstwy instalacyjnej.
Dyfuzja pary wodnej i punkt rosy w ścianie szkieletowej
Punkt rosy to temperatura, przy której para wodna zawarta w powietrzu zaczyna się skraplać. W ścianie szkieletowej liczy się, gdzie ten punkt się znajduje. Jeśli przesunie się do wnętrza przegrody – do izolacji lub drewna – pojawia się wysokie ryzyko kondensacji.
Dlatego:
od wewnątrz stosuje się paroizolację, aby ograniczyć napływ wilgoci z ciepłego powietrza do wnętrza przegrody,
od zewnątrz stosuje się wiatroizolację wysokoparoprzepuszczalną, aby para, która mimo wszystko przeniknie, mogła się wydostać na zewnątrz.
Jeżeli zamienimy te funkcje: damy folię szczelną od zewnątrz, a paroprzepuszczalną od wewnątrz – uzyskamy „termos” dla pary wodnej. Wilgoć zostanie zamknięta w izolacji, co w konstrukcji drewnianej jest najprostszą drogą do kłopotów.
Jak przewody ingerują w układ warstw
Warstwy ściany szkieletowej same w sobie są dość proste, dopóki nie dochodzą instalacje: elektryka, przewody wentylacyjne, rury wodne czy kanalizacyjne. Każde przebicie paroizolacji to potencjalny mostek wilgoci. Dlatego w nowoczesnym budownictwie szkieletowym tworzy się osobną warstwę instalacyjną, w której układa się przewody, bez konieczności dziurawienia folii.
Jeśli warstwa instalacyjna nie jest przewidziana, trzeba skrupulatnie uszczelniać każde przejście przewodu przez paroizolację (taśmy systemowe, mankiety, masy uszczelniające). W praktyce to jedna z najczęstszych przyczyn problemów: instalatorom wygodniej „przeciąć gdzieś folię”, zamiast prowadzić przewody w zaplanowanej strefie.
Warstwa wewnętrzna: płyty, instalacje i rola paroizolacji
Od strony wnętrza mieszkańca widać najczęściej tylko płytę g-k, farbę i ewentualnie listwy. To, co kryje się za płytą, decyduje o trwałości całej przegrody. Najważniejsze elementy tej strefy to: okładzina wewnętrzna, warstwa instalacyjna i szczelna paroizolacja.
Okładziny wewnętrzne – co oprócz g-k
Najczęściej stosowaną okładziną jest płyta gipsowo-kartonowa. W domach szkieletowych wcale nie musi być jedyną opcją. W praktyce używa się także:
płyt gipsowo-włóknowych – sztywniejsze, lepiej znoszą obciążenia i uderzenia,
płyt MFP, OSB lub sklejki – często jako podszycie pod g-k, aby można było wieszać cięższe elementy bez kołków rozporowych,
desek i boazerii – w domach o bardziej tradycyjnym charakterze.
Wybór okładziny wpływa na detale montażu paroizolacji. Płyty g-k wymagają standardowego stelaża, a płyty drewnopochodne częściej mocuje się bezpośrednio do rusztu drewnianego. Trzeba wtedy szczególnie zadbać, by paroisolacja była dociskana i nie „falowała” pomiędzy łatami.
Warstwa instalacyjna – po co robić dodatkowy ruszt
Warstwa instalacyjna to przestrzeń pomiędzy paroizolacją a okładziną wewnętrzną, najczęściej 4–6 cm. Tworzy się ją z:
łat drewnianych mocowanych poziomo do konstrukcji,
lub profili stalowych stelaża g-k odsuniętych od konstrukcji właściwej.
W tej przestrzeni można ułożyć:
przewody elektryczne do gniazdek, włączników, oświetlenia,
lokalne przewody wentylacyjne małej średnicy (np. do anemostatów w suficie podwieszanym),
dodatkową cienką warstwę izolacji akustycznej.
Dzięki temu paroizolacja pozostaje nienaruszona, a wszystkie przewody biegną w przestrzeni „technicznej”. To jedna z najbardziej sensownych inwestycji w domu szkieletowym: niewielki koszt materiału, ogromny zysk w trwałości i szczelności.
Paroizolacja – serce wewnętrznej strony przegrody
Paroizolacja to warstwa, która ma ograniczyć napływ pary wodnej z wnętrza domu do konstrukcji. Najczęściej jest to:
folia PE o grubości 0,2 mm,
inteligentna membrana o zmiennym oporze dyfuzyjnym (tzw. inteligentna paroizolacja),
w części systemów – płyta konstrukcyjna lub g-k o zwiększonej szczelności, jako element składowy tzw. paroizolacji kombinowanej.
Kluczowy jest nie sam materiał, ale szczelność całej powłoki:
zakłady folii muszą być sklejone taśmą systemową,
przejścia przez konstrukcję (słupy, belki) – doszczelnione,
styk z posadzką i stropem – wykonany z zachowaniem ciągłości, bez „przerw” przy narożnikach,
obszary przy oknach i drzwiach – uszczelnione specjalnymi taśmami lub mankietami.
Przerwanie ciągłości paroizolacji w jednym miejscu potrafi wpuścić do konstrukcji więcej wilgoci niż kilkanaście metrów kwadratowych prawidłowo wykonanej warstwy. Ciepłe powietrze z wnętrza podąża drogą najmniejszego oporu – czyli przez nieszczelności.
Blachowkręty, zszywki i inne drobiazgi, które robią różnicę
Paroizolację często mocuje się zszywkami do konstrukcji, a dopiero potem dociska rusztem lub okładziną. Zszywki same w sobie nie są problemem, jeśli są później przykryte taśmą lub dociskane w sposób ograniczający przepływ powietrza. Kłopot zaczyna się wtedy, gdy:
folia jest „podziurawiona” nadmiernie,
brak jest dodatkowego uszczelnienia,
wkręty od stelaża przechodzą przez folię w miejscach nieplanowanych.
W praktyce warto stosować systemowe rozwiązania: specjalne taśmy do przyklejania folii do drewna/OSB, masy uszczelniające narożniki, mankiety na przewody. Improwizacje z taśmą pakową czy silikonem sanitarnym kończą się zwykle utratą szczelności w ciągu kilku lat.
Źródło: Pexels | Autor: Kindel Media
Prowadzenie przewodów a szczelność paroizolacji
Układanie przewodów w ścianach szkieletowych to nie tylko kwestia trasy i długości kabla. Każde przejście przez kolejną warstwę ściany wpływa na izolacyjność termiczną, akustyczną oraz szczelność na powietrze i parę wodną. Dlatego kolejność warstw i zaplanowanie stref instalacyjnych to absolutna podstawa.
Strefa instalacyjna przed paroizolacją – rozwiązanie preferowane
Najbezpieczniejszy układ to taki, w którym wszystkie przewody elektryczne na ścianach biegną w warstwie pomiędzy płytą wewnętrzną a paroizolacją. W praktyce wygląda to następująco:
Na konstrukcję ściany z wełną kładzie się paroizolację i ją uszczelnia.
Do słupków przykręca się dodatkowe łaty lub profile tworzące dystans (4–6 cm).
Między tymi łatami/profilami prowadzi się przewody poziomo i pionowo.
Do łaty/profili montuje się płyty g-k lub inne okładziny.
W tym schemacie nie trzeba wcale przebijać paroizolacji dla standardowej instalacji elektrycznej. Gniazdka i włączniki są mocowane w puszkach osadzonych w płycie, a przewody dochodzą do nich w strefie instalacyjnej.
Przewody przebijające paroizolację – kiedy się nie da ich uniknąć
Niektórych przewodów lub rur nie da się poprowadzić całkowicie po stronie wewnętrznej. Dotyczy to np.:
przewodów wentylacyjnych do anemostatów ściennych,
przejść instalacji przez ścianę zewnętrzną (przewód zasilający budynek, rura do pompy ciepła, kanał wentylacyjny, rury gazowe itp.),
lokalnych podejść wodnych, jeżeli projekt je tam umieścił (choć lepiej unikać w ścianach zewnętrznych).
W takich przypadkach nie chodzi o to, aby „nie wiercić w folii”, tylko o to, by:
każde przebicie wykonać w kontrolowanym miejscu,
zastosować systemowe mankiety uszczelniające lub taśmy do oklejenia rury/przewodu,
zachować odpowiedni zapas folii, by móc ją podkleić i docisnąć.
Przewód wychodzący na zewnątrz to potencjalny komin dla przepływu powietrza. Jeżeli wokół niego paroizolacja nie jest dokładnie doszczelniona – powietrze z wnętrza będzie tamtędy uciekać, niosąc ze sobą parę wodną.
Elektryka w ścianach szkieletowych – praktyczne wskazówki
Praca elektryka w domu szkieletowym znacznie różni się od typowej instalacji w domu murowanym. Kilka praktycznych reguł, które porządkują sytuację:
Unikanie prowadzenia przewodów w warstwie izolacji termicznej – kabel w wełnie to dodatkowy mostek termiczny i miejsce, gdzie łatwo o pęknięcie izolacji wełny; prowadzenie w strefie instalacyjnej jest bezpieczniejsze.
Dystanse, trasy kablowe i ochrona przewodów
Instalacja elektryczna w ścianie szkieletowej musi być ułożona tak, żeby późniejsze wkręcanie wieszaków, szafek czy półek nie kończyło się trafieniem w kabel. Projekt i wykonanie tras kablowych powinny to uwzględniać. Sprawdza się kilka prostych zasad:
przewody prowadzi się w pasach poziomych i pionowych, a nie „po skosie”,
pionowe odcinki nad gniazdami i włącznikami mają jasno określoną szerokość (np. 20–30 cm w osi puszki),
w strefie przy podłodze i suficie kable trzyma się w określonym „pasie roboczym” (np. 20–30 cm),
w ścianach bardziej narażonych na wiercenie (kuchnia, łazienka) stosuje się dodatkowe zabezpieczenia.
Ochronę przewodów można uzyskać na kilka sposobów. Przy ruszcie stalowym często wystarcza prowadzenie przewodów w peszlach o podwyższonej odporności i zastosowanie płyt g-k o odpowiedniej grubości. W newralgicznych miejscach (nad blatem kuchennym, w strefie mocowania szafek) dobrze działa:
ułożenie przewodów głębiej w warstwie instalacyjnej,
dodatkowa płyta drewnopochodna (OSB/MFP) jako „tarcza” – w niej łatwiej kontrolować głębokość wiercenia,
wyraźna dokumentacja zdjęciowa tras przewodów przed zabudową płytami.
Prosty nawyk – zrobienie zdjęć każdej ściany po ułożeniu przewodów, z miarką przy narożniku – wielokrotnie ratuje sytuację przy późniejszych przeróbkach. Projektant czy inwestor po kilku latach nadal wie, gdzie biegną kable, i ryzyko przypadkowego przewiercenia instalacji spada niemal do zera.
Gniazda, puszki i ich wpływ na szczelność przegrody
Każda puszka w ścianie zewnętrznej to potencjalne osłabienie przegrody – zarówno pod względem termicznym, jak i powietrznym. Dlatego w domach szkieletowych lepiej:
lokalizować jak najwięcej gniazd na ścianach wewnętrznych,
przy ścianach zewnętrznych planować listwy kanałowe, cokół techniczny lub kanały w podłodze, zamiast dziesiątek puszek w ścianie,
jeżeli już trzeba – stosować puszki szczelne lub systemowe osłony montowane od strony paroizolacji.
Popularnym rozwiązaniem są puszki głębokie, montowane w warstwie instalacyjnej tak, aby tył puszki nie wchodził w warstwę wełny. Paroizolacja pozostaje wtedy ciągłą płaszczyzną za puszką, a nie jest do niej „dociągana” i dziurawiona. Przy prawidłowym planowaniu strefy instalacyjnej taka konfiguracja jest bezproblemowa.
Jeżeli projekt wymusza montaż puszek „w linii” z paroizolacją, stosuje się gotowe elementy:
puszki z kołnierzem do sklejenia z folią lub membraną,
specjalne mankiety uszczelniające dopasowane do kształtu puszki,
systemowe osłony z tworzywa, które tworzą wokół puszki szczelną komorę.
Improwizowane wycinanie kwadratów z folii i ich oklejanie taśmą wokół puszek działa najczęściej tylko „na oko”. Po kilku sezonach grzewczych taśma potrafi się odkleić, a nieszczelność wychodzi dopiero przy badaniu blower door albo przy pojawieniu się zawilgoceń w okolicy puszek.
Instalacje wodne i grzewcze w ścianach zewnętrznych
Rury z wodą w ścianach zewnętrznych to ryzyko zamarznięcia i dodatkowe komplikacje z paroizolacją. Najrozsądniej jest:
prowadzić piony i poziomy wodne oraz CO w ścianach wewnętrznych lub w warstwach podłogi/stropu,
w ścianach szkieletowych zewnętrznych stosować jedynie krótkie przejścia (np. do hydrantu ogrodowego) – z bardzo starannym ociepleniem i uszczelnieniem,
nie układać rur tuż przy poszyciu zewnętrznym, nawet jeśli na pierwszy rzut oka „mieści się w przekroju”.
Jeżeli nie ma alternatywy i fragment instalacji musi przejść przez ścianę zewnętrzną, przydaje się prosty schemat:
Rura przechodzi przez ścianę w specjalnej tulei lub otulinie, a nie „na sztywno”.
W miejscu przecięcia paroizolacji montuje się mankiet uszczelniający lub szablon oklejony taśmą systemową.
Wokół rury od strony wewnętrznej przewiduje się możliwość kontroli i ewentualnej naprawy (np. dostęp zza rewizji lub z szachtu instalacyjnego).
W praktyce dobrym kompromisem jest poprowadzenie przewodów wodnych np. w przedściance instalacyjnej (konstrukcja z profili g-k przed właściwą ścianą zewnętrzną). Paroizolacja pozostaje za tą ścianką, a wszystkie rury znajdują się po stronie ciepłej, w łatwo dostępnej strefie.
Przewody wentylacyjne i kanały – jak nie zniszczyć warstw przegrody
Nowoczesne domy szkieletowe często mają wentylację mechaniczną z odzyskiem ciepła. Kanały rozprowadza się w stropie, podłodze lub w dedykowanych szachtach. Ściana zewnętrzna powinna być przebijana kanałami tylko tam, gdzie jest to naprawdę konieczne:
wlot i wylot centrali wentylacyjnej,
lokalne wyrzutnie z okapów kuchennych (jeśli nie są podłączone do centrali),
pojedyncze anemostaty ścienne w wyjątkowych sytuacjach.
Każde takie przejście to klasyczny „mostek powietrzny”. Poprawny detal obejmuje kilka elementów naraz:
otwór w poszyciu zewnętrznym wycięty z minimalnym luzem wokół kanału,
dokładne uszczelnienie styku kanału z membraną wiatroizolacyjną (taśmy rozciągliwe, manszety),
oddzielne uszczelnienie po stronie paroizolacji, przy przejściu kanału przez warstwę wewnętrzną,
ocieplenie przestrzeni między kanałem a konstrukcją (otulina, wełna o odpowiedniej gęstości).
Nie wolno traktować kanału jako „sam w sobie szczelnego”. Nawet jeśli rura jest z PVC lub blachy, szczelność powietrzną przegrody zapewniają membrany i ich połączenia, a nie ścianka kanału. W praktyce najczęstsze nieszczelności pojawiają się właśnie na styku rura–membrana lub rura–paroizolacja.
Źródło: Pexels | Autor: Erik Mclean
Strona zewnętrzna ściany: poszycie, membrana i szczelina wentylacyjna
Od zewnątrz przegroda szkieletowa musi jednocześnie chronić przed wiatrem, wypuszczać wilgoć dyfuzyjną z wnętrza oraz przenosić obciążenia od wiatru i okładzin elewacyjnych. O kolejności warstw decyduje fizyka budowli, a nie wygoda montażu.
Poszycie zewnętrzne – OSB, MFP czy płyta konstrukcyjna
Płyta poszyciowa ma kilka ról naraz: usztywnia ścianę, stanowi podłoże pod membranę, a częściowo też wpływa na szczelność powietrzną. Stosuje się głównie:
płyty OSB 3 lub 4 – popularne i łatwo dostępne,
płyty MFP – o nieco lepszej paroprzepuszczalności,
specjalne płyty konstrukcyjne drewnopochodne o podwyższonej odporności na wilgoć.
Układanie poszycia bezpośrednio na słupkach z wełną wymaga dbałości o szczelność styków. Połączenia płyt na pióro-wpust ograniczają przewiewy, ale nie zastąpią membrany wiatroizolacyjnej. Przy typowej konstrukcji:
płyty montuje się na zakładkę na słupkach,
łączenia długich krawędzi wypadają na środku słupka (nie w „powietrzu”),
szczeliny między płytami nie przekraczają kilku milimetrów,
gwoździe lub wkręty są rozmieszczone zgodnie z projektem statycznym.
W niektórych systemach płyta poszyciowa jest jednocześnie częścią warstwy uszczelniającej od strony zewnętrznej – krawędzie i łączenia skleja się wtedy taśmą systemową, a membrana wiatroizolacyjna pełni funkcję głównie ochronną i dodatkową.
Membrana wiatroizolacyjna – co naprawdę robi i gdzie ją ułożyć
Membrana wiatroizolacyjna (wiatroizolacja) znajduje się po zewnętrznej stronie izolacji termicznej, tuż za poszyciem lub bezpośrednio na wełnie, jeżeli system nie przewiduje płyt. Jej zadania są konkretne:
blokuje przepływ powietrza przez warstwę izolacji,
chroni wełnę przed nawiewanym deszczem i śniegiem w fazie surowej,
pozwala parze wodnej uchodzić na zewnątrz (ma niski opór dyfuzyjny).
Kluczem jest współpraca paroizolacji wewnętrznej z wiatroizolacją zewnętrzną. Układ warstw powinien zapewniać:
duży opór dyfuzyjny po stronie ciepłej (paroizolacja),
niski opór dyfuzyjny po stronie zimnej (wiatroizolacja),
brak „zamknięcia” wilgoci między dwiema szczelnymi warstwami pośrodku przegrody.
Membranę wiatroizolacyjną montuje się zwykle na poszyciu OSB/MFP z zakładem 10–15 cm, a zakłady skleja dedykowaną taśmą. Wokół otworów okiennych, drzwiowych i przy stykach ze ścianami wewnętrznymi wiatroizolacja musi być wyprowadzona i połączona w logiczny, ciągły sposób – by nie powstały „dziury” w płaszczyźnie szczelnej na wiatr.
Szczelina wentylacyjna i ruszt pod elewację
Między membraną wiatroizolacyjną a okładziną elewacyjną powinna znaleźć się szczelina wentylacyjna. Umożliwia ona osuszanie okładziny zewnętrznej i odprowadzenie wilgoci, która przeniknie pod elewację. Typowy przekrój tej strefy wygląda tak:
na płycie poszyciowej – wiatroizolacja,
na niej – łaty pionowe (np. 2–4 cm), tworzące szczelinę wentylacyjną,
ewentualnie kontrłaty poziome, jeżeli tego wymaga system elewacji,
okładzina elewacyjna (deski, płyty włóknocementowe, siding, ruszt pod tynk itp.).
Wlot powietrza do szczeliny zapewnia się przy cokole, a wylot – pod okapem lub na górnej krawędzi ściany. Miejsca te muszą być zabezpieczone siatką przeciw owadom i gryzoniom, ale nie można ich całkowicie zamykać. Zbyt szczelnie „zamknięta” elewacja i brak przepływu powietrza w szczelinie prowadzą do zawilgoceń okładziny i degradacji drewna.
Elewacje ciężkie i lekkie – wpływ na układ warstw
Ściana szkieletowa może mieć wiele rodzajów wykończenia. Dwa główne typy to:
elewacje lekkie – deski, siding, płyty na ruszcie,
elewacje ciężkie – tynk cienkowarstwowy na systemie ETICS, cegła klinkierowa na ściance osłonowej itp.
Przy elewacjach lekkich ruszt mocuje się bezpośrednio do konstrukcji ściany przez poszycie i membranę. Kolejność warstw jest wtedy jasna: wełna – poszycie – wiatroizolacja – szczelina – okładzina. Przy elewacji ciężkiej z tynkiem sytuacja bywa bardziej złożona. Często stosuje się dodatkową warstwę izolacji od zewnątrz (np. wełna fasadowa), a na niej siatka i tynk. W takim układzie:
poszycie z OSB/MFP pełni głównie rolę usztywniającą,
wiatroizolacja bywa zintegrowana z warstwą ocieplenia lub stanowi oddzielną membranę,
koniecznie trzeba zachować możliwość odprowadzenia wilgoci z przegrody na zewnątrz (poprzez odpowiednio paroprzepuszczalny tynk i brak dodatkowych „szczelnych” warstw).
Ciężkie okładziny elewacyjne zwiększają obciążenia od wiatru i ciężaru własnego, co musi być uwzględnione w projekcie konstrukcyjnym ściany. Nie można wtedy zmieniać kolejności warstw „na oko”, bo inny będzie rozkład naprężeń w poszyciu i słupkach.
Poprawna kolejność warstw w różnych typach ścian szkieletowych
Istnieje kilka typowych schematów ścian szkieletowych, różniących się grubością, rodzajem poszycia i sposobem wykończenia. W każdym z nich zasada jest ta sama: od wewnątrz przegroda jest bardziej szczelna na parę wodną, a od zewnątrz otwarta dyfuzyjnie i osłonięta przed wiatrem.
Standardowa ściana z poszyciem OSB i elewacją wentylowaną
W uproszczeniu ten wariant wygląda tak (od środka do zewnątrz):
Standardowa ściana z poszyciem OSB i elewacją wentylowaną – kolejność warstw
Typowy, poprawnie zaprojektowany układ przy drewnianym szkielecie i lekkiej elewacji wentylowanej wygląda następująco (od wewnątrz):
okładzina wewnętrzna – płyta g-k, g-w, sklejka itp.,
instalacyjna przestrzeń (opcjonalnie) – ruszt z łat drewnianych lub profili stalowych 3–5 cm, z dodatkową warstwą wełny,
paroizolacja – folia o wysokim oporze dyfuzyjnym lub membrana inteligentna,
konstrukcja szkieletowa ze słupkami i wypełnieniem z wełny mineralnej / drzewnej,
poszycie zewnętrzne – płyta OSB/MFP lub płyta konstrukcyjna,
membrana wiatroizolacyjna – wysokoparoprzepuszczalna, szczelna na wiatr i wodę opadową,
ruszt pod elewację – łaty (i ewentualnie kontrłaty) tworzące szczelinę wentylacyjną,
okładzina elewacyjna – deska, płyta, siding, panele itp.
Najczęstszy błąd w takim układzie to przesuwanie paroizolacji „gdzie się zmieści” albo dokładanie dodatkowej folii pod elewacją, która w praktyce zamyka dyfuzję pary. Jeżeli elewacja ma własną folię (np. w systemowych panelach), jej parametry trzeba zgrać z wiatroizolacją, a nie kłaść obu warstw przypadkowo.
Ściana z dodatkowym ociepleniem od zewnątrz – „ciepły” szkielet
Coraz częściej stosuje się układ, w którym część izolacji przeniesiona jest na zewnątrz szkieletu. Ogranicza to mostki termiczne na słupkach i poprawia stabilność cieplną. Przekrój od wnętrza może wyglądać tak:
płyta g-k lub inna okładzina wewnętrzna,
instalacyjna przestrzeń z wełną (opcjonalnie),
paroizolacja, dokładnie uszczelniona,
szkielet z wypełnieniem z wełny,
poszycie z płyt OSB/MFP lub bez poszycia (przy systemowych płytach fasadowych),
membrana wiatroizolacyjna na płycie lub na wełnie,
dodatkowa warstwa izolacji termicznej od zewnątrz – np. wełna fasadowa, płyty drzewne, rzadziej sztywne PIR,
ruszt i szczelina wentylacyjna (chyba że system przewiduje inną metodę),
okładzina zewnętrzna.
W takim rozwiązaniu opór dyfuzyjny maleje ku zewnątrz jeszcze bardziej wyraźnie, o ile zastosuje się odpowiednio otwarte dyfuzyjnie materiały (wełna fasadowa, płyty drzewne, paroprzepuszczalny tynk). Problemy zaczynają się wtedy, gdy na zewnętrznej izolacji pojawia się szczelna powłoka, np.:
folia o bardzo niskim Sd (stosowana jako „dodatkowa ochrona” – zwykle zbędna),
tynk na niskoparoprzepuszczalnym podkładzie,
okładzina z płyt metalowych bez skutecznie wentylowanej szczeliny.
Jeśli dodatkowa warstwa izolacji jest dołożona do istniejącej ściany (np. termomodernizacja), trzeba sprawdzić, czy pierwotny układ nie miał już własnej, mocnej paroizolacji i czy nowa elewacja nie zamknie wilgoci „w środku kanapki”. W razie wątpliwości konieczne jest obliczenie przebiegu temperatur i ciśnień pary wodnej w przegrodzie.
Ściana szkieletowa z tynkiem zewnętrznym – kiedy układ przypomina ETICS
Przy tynku cienkowarstwowym na ścianie szkieletowej często stosuje się rozwiązanie podobne do znanego z budownictwa murowanego systemu ETICS. Warstwy (od wewnątrz) mogą wyglądać następująco:
membrana wiatroizolacyjna lub płyta poszyciowa o funkcji wiatroizolacyjnej,
płyty izolacyjne fasadowe (najczęściej wełna, czasem EPS lub XPS – ale to wymaga dużej ostrożności pod kątem dyfuzji),
warstwa zbrojona (klej + siatka),
tynk cienkowarstwowy.
Kluczowe różnice w porównaniu z murowanym ETICS:
nośność – tynk i warstwa zbrojona nie opierają się na masywnej ścianie, lecz na ruszcie i płytach, więc mocowania mechaniczne i sztywność poszycia są krytyczne,
dyfuzja pary wodnej – wewnątrz mamy już paroizolację, dlatego izolacja zewnętrzna i tynk muszą umożliwiać odprowadzenie resztek wilgoci na zewnątrz,
ochrona biologiczna – drewno wewnątrz przegrody nie toleruje wieloletniego zawilgocenia tak dobrze jak mur; każdy błąd w ułożeniu warstw szybciej się mści.
Przy takim wykończeniu szczególnie ważne jest, aby:
tynk i warstwa zbrojona miały paroprzepuszczalne zaprawy,
nie dokładać od wewnątrz dodatkowych „uszczelnień” (np. farb paroizolacyjnych) bez przeliczeń,
Ściany z wełną drzewną i płytami włóknisto-drewnianymi
Popularność systemów z wełną drzewną i płytami włóknisto-drewnianymi rośnie, bo pozwalają zbudować ścianę z dużą pojemnością cieplną i z materiałów w większości pochodzenia naturalnego. Tutaj kolejność warstw bywa nieco inna, choć zasada „szczelniej od środka, bardziej otwarcie na zewnątrz” pozostaje.
Przykładowy układ (od wnętrza):
okładzina wewnętrzna (płyta g-k, płyta g-w lub płyta gliniana),
paroizolacja lub membrana inteligentna – w tego typu przegrodach chętnie stosowana,
szkielet drewniany wypełniony wełną drzewną lub mineralną,
płyta włóknisto-drewniana konstrukcyjna od zewnątrz (pełni jednocześnie rolę usztywniającą i wiatroizolacyjną),
opcjonalnie dodatkowa warstwa izolacji zewnętrznej z płyt drzewnych,
ruszt, szczelina wentylacyjna,
elewacja z desek, płyt lub tynku na podkładzie paroprzepuszczalnym.
Płyty włóknisto-drewniane mają stosunkowo niski opór dyfuzyjny, więc stanowią dobrą „skórę” zewnętrzną, otwartą na dyfuzję pary. Nie trzeba wtedy dodatkowej membrany wiatroizolacyjnej (o ile płyty mają odpowiednie certyfikaty), ale:
wszystkie połączenia płyt trzeba dobrze uszczelnić (np. taśmami),
na etapie montażu trzeba je chronić przed długotrwałym zalewaniem wodą opadową,
szczelina wentylacyjna pod okładziną jest absolutnie obowiązkowa.
Paroizolacja a tynki, farby i wykończenia wewnętrzne
Warstwa szczelna po stronie wewnętrznej to nie tylko folia. Na zachowanie przegrody wpływają też:
tynki gipsowe i cementowo-wapienne – mają określony opór dyfuzyjny, który często jest w obliczeniach pomijany,
farby wewnętrzne – farby lateksowe o wysokiej szczelności potrafią znacząco ograniczyć przepływ pary przez okładzinę,
okładziny z płyt warstwowych (np. laminaty) – tworzą dodatkową barierę dla dyfuzji.
Jeżeli projekt przewiduje „ciężkie” wykończenia o dużym oporze dyfuzyjnym (szklane panele, wielowarstwowe farby, okładziny z tworzyw), sensownie jest założyć, że paroizolacja „ukryje się” częściowo w tych warstwach. W praktyce jednak najbezpieczniej pozostawić klasyczną folię lub membranę inteligentną i traktować wykończenia jako warstwy pomocnicze.
Częsty błąd w remontach: dociągnięcie szczelnej farby „po skosie” na ścianie szczytowej poddasza, podczas gdy stara paroizolacja jest odcięta lub podziurawiona. W efekcie para wodna znajduje boczne „obejście” i kondensuje tam, gdzie nikt tego nie przewidział.
Dodatkowa instalacyjna przedścianka – kiedy ma sens
Przeniesienie większości przewodów na stronę ciepłą przegrody bardzo upraszcza walkę o szczelność paroizolacji. Do tego służy przedścianka instalacyjna, czyli dodatkowa lekka konstrukcja po wewnętrznej stronie ściany zewnętrznej. Typowy schemat:
konstrukcja nośna ściany zewnętrznej z wełną,
paroizolacja na słupkach, bardzo starannie uszczelniona,
ruszt przedścianki (3–7 cm), z przewodami elektrycznymi, wodą, ewentualnie kanałami małej średnicy,
dodatkowa warstwa izolacji w ruszcie (wełna, mata drzewna),
płyta g-k jako okładzina.
Takie rozwiązanie:
chroni paroizolację przed mechanicznym uszkodzeniem podczas późniejszych prac,
pozwala prowadzić instalacje bez jej dziurawienia,
dodaje kilka centymetrów izolacji po ciepłej stronie, co poprawia parametry przegrody.
Przedścianka jest szczególnie praktyczna w pomieszczeniach „instalacyjnie gęstych”: kuchniach, łazienkach, pomieszczeniach technicznych. W salonie czy sypialni często rezygnuje się z niej dla oszczędności miejsca – wtedy przecięcia paroizolacji (puszki, rury) trzeba rozwiązać szczególnie starannie.
Kiedy „oddychająca ściana” to mit, a kiedy przegroda faktycznie reguluje wilgoć
Popularne hasło o „oddychających ścianach” powoduje sporo nieporozumień. W ścianie szkieletowej:
główny transport wilgoci na zewnątrz odbywa się przez wentylację, a nie przez przegrodę,
zadaniem ściany jest bezpieczne przejęcie i oddanie niewielkiej ilości wilgoci, która i tak przeniknie dyfuzyjnie,
elementy z materiałów kapilarnych (wełna drzewna, glina, tynki wapienne) mogą krótkoterminowo „buforować” wilgoć, poprawiając mikroklimat.
Przegroda, która ma:
szczelną paroizolację po wewnętrznej stronie (ale niekoniecznie absolutnie idealną),
otwarte dyfuzyjnie, wentylowane warstwy od zewnątrz,
materiały zdolne do krótkotrwałego sorbowania i oddawania wilgoci,
jest w praktyce bezpieczna i „odporna na błędy” użytkowników (np. czasowe podwyższenie wilgotności w domu zimą). Samo hasło „oddychania” niczego nie opisuje – liczy się konkretny przebieg oporów dyfuzyjnych w przekroju.
Typowe błędy w kolejności warstw i jak ich uniknąć
Błędy w układzie warstw często powtarzają się w tych samych miejscach. W codziennej praktyce pojawiają się zwłaszcza:
zamiana paroizolacji z wiatroizolacją miejscami – folia o wysokim Sd trafia na zewnątrz, a lekka membrana w środek ściany, co niemal gwarantuje kondensację pary wewnątrz wełny,
dwie szczelne warstwy po obu stronach izolacji – np. twarde płyty z warstwą aluminiową od zewnątrz i mocna folia paroizolacyjna od wewnątrz; wilgoć „zamknięta” w takiej kanapce nie ma jak się wydostać,
brak szczeliny wentylacyjnej pod deską elewacyjną lub płytami,
niedoszczelnione połączenia paroizolacji w narożach, przy stropach i ościeżach,
dowolne mieszanie systemów – np. fragment ściany wykonany „po skandynawsku”, a obok fragment „po niemiecku”, bez spójnego przebiegu warstwy szczelnej.
Prosty zestaw zasad, który ułatwia unikanie kłopotów:
Na etapie projektu narysować ciągłą linię paroizolacji i ciągłą linię wiatroizolacji w całym budynku (ściany, dach, stropy nad nieogrzewanymi przestrzeniami).
Najczęściej zadawane pytania (FAQ)
Jaka jest prawidłowa kolejność warstw w ścianie szkieletowej?
W typowej ścianie szkieletowej od strony wnętrza do zewnątrz układ wygląda najczęściej tak:
okładzina wewnętrzna (płyta g-k, g-włóknowa, płyta drewniana),
warstwa instalacyjna (ruszt z przewodami – opcjonalna, ale zalecana),
paroizolacja (folia PE lub inteligentna membrana),
poszycie konstrukcyjne (np. płyta OSB, MFP),
izolacja termiczna w szkielecie (wełna mineralna, drzewna, celuloza),
poszycie zewnętrzne (płyta lub brak – zależnie od systemu),
Najważniejsze jest zachowanie zasady: od wewnątrz warstwy bardziej szczelne na parę, im bliżej zewnątrz – tym bardziej otwarte dyfuzyjnie.
Gdzie powinna być paroizolacja w ścianie szkieletowej?
Paroizolacja zawsze powinna znajdować się po ciepłej, wewnętrznej stronie przegrody – tuż za okładziną wewnętrzną lub za warstwą instalacyjną, jeśli taka jest przewidziana. Jej zadaniem jest ograniczenie napływu wilgoci z powietrza wewnętrznego do konstrukcji i izolacji.
Nie wolno zamieniać paroizolacji z wiatroizolacją ani stosować folii całkowicie szczelnej po stronie zewnętrznej. Taki błąd tworzy „termos” dla pary wodnej, która zostaje uwięziona w przegrodzie i prowadzi do zawilgocenia, pleśni i degradacji drewna.
Czy przewody elektryczne mogą przechodzić przez paroizolację?
Technicznie mogą, ale należy tego unikać. Każde przebicie paroizolacji to potencjalne miejsce niekontrolowanego przepływu wilgotnego powietrza do wnętrza ściany. Dlatego w nowoczesnych domach szkieletowych projektuje się osobną warstwę instalacyjną między paroizolacją a okładziną.
Jeśli nie przewidziano warstwy instalacyjnej i przewody muszą przechodzić przez folię, każde przejście trzeba starannie uszczelnić (taśmy systemowe, mankiety, masy uszczelniające). Zaniedbania na tym etapie są jedną z najczęstszych przyczyn problemów z zawilgoceniem ścian szkieletowych.
Czym różni się paroizolacja od wiatroizolacji (membrany zewnętrznej)?
Paroizolacja (od środka) ma bardzo wysoki opór dyfuzyjny – ma możliwie mocno ograniczyć przenikanie pary wodnej z wnętrza domu do przegrody. Najczęściej jest to folia PE lub inteligentna membrana o zmiennym oporze dyfuzyjnym.
Wiatroizolacja (membrana zewnętrzna) ma za zadanie:
chronić izolację przed przewiewaniem i wodą opadową,
jednocześnie umożliwiać swobodne „uchodzenie” pary wodnej na zewnątrz (wysoka paroprzepuszczalność).
Zamiana ich miejsc lub zastosowanie obu warstw jako bardzo szczelnych blokuje dyfuzję pary i prowadzi do kondensacji w izolacji.
Co to jest punkt rosy w ścianie szkieletowej i dlaczego jest ważny?
Punkt rosy to temperatura, przy której para wodna zawarta w powietrzu zaczyna się skraplać. W ścianie szkieletowej kluczowe jest, gdzie w przekroju przegrody ten punkt wypada w warunkach zimowych.
Jeśli punkt rosy przesunie się do warstwy izolacji termicznej lub drewna, następuje kondensacja wilgoci wewnątrz konstrukcji. Prawidłowy układ warstw (szczelniej od środka, bardziej otwarcie na zewnątrz) ma na celu takie prowadzenie dyfuzji, aby:
ograniczyć napływ wilgoci z wnętrza,
umożliwić bezpieczne odprowadzenie tej, która mimo wszystko dostała się do przegrody.
Czy kolejność warstw w ścianie szkieletowej zależy od rodzaju elewacji?
Podstawowa zasada „od szczelnej do otwartej” pozostaje taka sama, ale detale układu mogą się zmieniać w zależności od elewacji (np. tynk na ETICS, deska, panele, okładzina wentylowana). Inaczej rozwiązuje się np. grubość szczeliny wentylacyjnej czy sposób podparcia warstwy zewnętrznej.
Każda zmiana systemu elewacyjnego powinna być przeanalizowana osobno – nie warto „kopiować” przypadkowych schematów z internetu. Najbezpieczniej jest oprzeć się na kompletnym systemie producenta lub projekcie opracowanym z uwzględnieniem konkretnego rodzaju elewacji.
Czy warto robić dodatkową warstwę instalacyjną w ścianie szkieletowej?
Tak, warstwa instalacyjna (4–6 cm rusztu między paroizolacją a okładziną) jest jednym z najprostszych sposobów na zwiększenie trwałości i szczelności ściany. Pozwala prowadzić przewody elektryczne i niskoprądowe bez dziurawienia paroizolacji.
Dodatkowo w tej przestrzeni można umieścić cienką warstwę izolacji akustycznej, co poprawia komfort użytkowania domu. Koszt materiału i robocizny jest zwykle niewielki w porównaniu z potencjalnymi problemami, jakie generuje uszkodzona lub nieszczelna paroizolacja.
Najbardziej praktyczne wnioski
O kolejności warstw w ścianie szkieletowej decyduje przede wszystkim kontrola wilgoci – błędne ułożenie nawet jednej warstwy może w kilka sezonów doprowadzić do zawilgocenia, pleśni i degradacji konstrukcji.
Prawidłowy układ warstw opiera się na zasadzie „od szczelnej do otwartej”: od strony wnętrza stosuje się materiały o wysokim oporze dyfuzyjnym (paroizolacja), a im bliżej zewnątrz – tym bardziej paroprzepuszczalne.
Kluczowe elementy, które w praktycznie każdym systemie muszą pozostać na swoich miejscach, to szczelna paroizolacja od strony wnętrza oraz wysokoparoprzepuszczalna membrana wiatroizolacyjna od strony zewnętrznej.
Odwrócenie funkcji warstw (szczelna folia na zewnątrz, a paroprzepuszczalna od środka) tworzy „termos” dla pary wodnej i prowadzi do zamknięcia wilgoci w izolacji, co w konstrukcji drewnianej jest szczególnie niebezpieczne.
Instalacje (elektryczne, wentylacyjne, wodne) silnie ingerują w układ ściany – każde przebicie paroizolacji jest potencjalnym miejscem przenikania wilgoci, dlatego zaleca się osobną warstwę instalacyjną lub bardzo staranne uszczelnianie wszystkich przejść.
Wybór okładzin wewnętrznych (g-k, g-w, płyty drewnopochodne, deski) wpływa na sposób montażu paroizolacji – musi ona być ciągła, szczelna i dobrze dociśnięta, niezależnie od rodzaju płyt.
