Plac manewrowy to serce każdej firmy transportowej, magazynu czy centrum dystrybucyjnego. Bez solidnej nawierzchni operacje stają w miejscu – ciężarówki ugrzęźną w błocie, opóźnią się załadunki, przestoje generują straty. Ten poradnik przeprowadzi przez cały proces – od projektu po oddanie do użytku.
Pierwszym krokiem jest określenie wymagań. Ile pojazdów dziennie? Jaka maksymalna masa pojazdu? Czy będą stały tam przez godziny czy tylko na chwilę załadunku? Te pytania decydują o wszystkim – od grubości nawierzchni po system odwodnienia.
Typowy plac dla 10-15 tirów (40 ton każdy) wymaga powierzchni minimum 2000-2500 m². Uwzględnić trzeba: miejsca postojowe (12×3 m każde), drogi manewrowe (szerokość min 8 m dla swobodnego mijania), promień skrętu (min 15 m dla zestawu), strefy załadunkowe z rampami.
Badania gruntowe
Profesjonalne badanie geotechniczne to koszt 2-4 tys. zł, ale konieczność. Wykryje słabe warstwy, poziom wód gruntowych, nośność podłoża. Budowa na „wyczuciu” często kończy się kosztownymi naprawami po roku – osiadanie, pękanie, konieczność przebudowy.
Etap 2: Wybór technologii nawierzchni
Trzy główne opcje dla placu manewrowego: (1) kruszywo stabilizowane, (2) asfalt, (3) beton. Kruszywo to najtańsza opcja (40-70 zł/m²), ale wymaga konserwacji co 6-12 miesięcy. Asfalt (100-140 zł/m²) to kompromis, ale przy ciężkich obciążeniach pojawią się koleiny po 2-3 latach.
Beton – wylewany lub prefabrykaty – to najdroższe rozwiązanie (200-350 zł/m²), ale trwałość 30-40 lat i zero konserwacji. Place manewrowe betonowe zwracają się przez eliminację kosztów napraw i przestojów związanych z konserwacją.

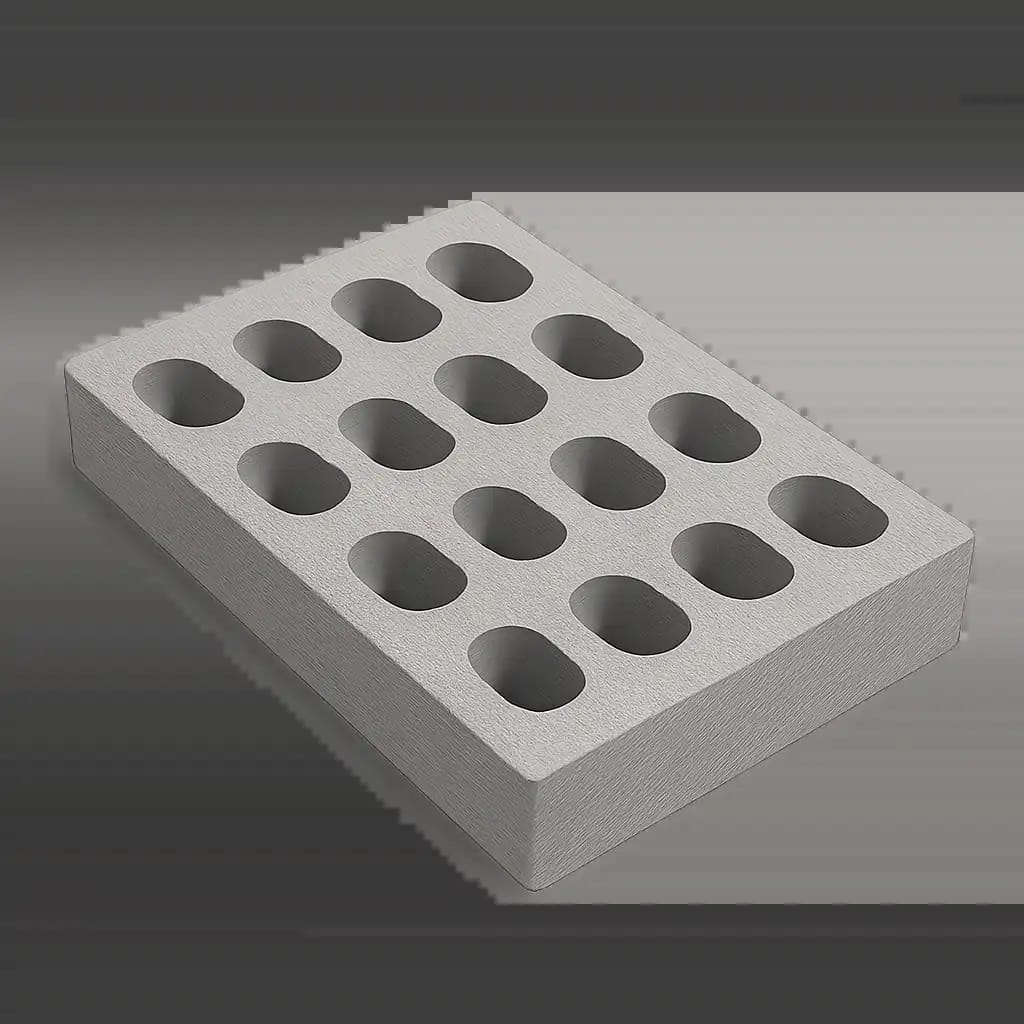

Prefabrykaty vs wylewka
Jeśli plac musi być gotowy szybko – prefabrykaty. Montaż 2-3 dni, użytkowanie natychmiast. Wylewka betonowa wymaga 14-21 dni dojrzewania zanim wytrzyma ciężkie obciążenia. Dla firm których każdy dzień przestoju to stracone przychody, prefabrykaty są oczywistym wyborem.
Etap 3: Przygotowanie terenu
Usunięcie humusu na głębokość 30-40 cm to standard. Żyzna warstwa ziemi nie nadaje się pod obciążenia – ściśliwa, przepuszczalna dla wody, niestabilna. Koszt wywozu: 15-25 zł/m³ + transport.
Następnie niwelacja terenu – wyrównanie do projektowanych spadków (minimum 1-2% dla odpływu wody). Laser rotacyjny lub teodit gwarantują precyzję. Ręczne „na oko” kończy się kałużami stojącej wody i przyspieszoną degradacją nawierzchni.
Warstwy konstrukcyjne
Typowa struktura pod nawierzchnię betonową:
Warstwa 1: Geowłóknina separacyjna (zapobiega przemieszczaniu frakcji) Warstwa 2: Podbudowa z kruszywa 0-63 mm, grubość 25-35 cm, zagęszczenie 98% Proctora Warstwa 3: Warstwa wyrównawcza piasek/tłuczeń 0-31 mm, 5-8 cm Warstwa 4: Nawierzchnia betonowa 15-18 cm
Oszczędzanie na podbudowie to najczęstszy błąd. Cienka warstwa kruszywa (15 cm zamiast 30 cm) oszczędza 30-40 zł/m², ale po roku nawierzchnia zaczyna osiadać nierównomiernie. Naprawa? 150-200 zł/m².
Etap 4: System odwodnienia
Woda to wróg każdej nawierzchni. Stojące kałuże przyspieszają degradację, zamarznięta woda w zimie pęka beton, podmywanie podbudowy prowadzi do osiadania. System odwodnienia to nie luksus, tylko konieczność.
Rozwiązania: (1) spadki podłużne i poprzeczne kierujące wodę do wpustów liniowych (co 15-20 m), (2) studnie chłonne w punktach niskich, (3) rowy odwadniające po obwodzie placu, (4) separator substancji ropopochodnych jeśli wymagany przepisami.
Koszty odwodnienia
Wpust liniowy: 800-1500 zł/szt z montażem. Dla placu 2500 m² to zwykle 8-12 wpustów = 10-15 tys. zł. Studnie chłonne: 600-1200 zł/szt. Separator: 8-25 tys. zł w zależności od przepustowości. Łącznie odwodnienie to 15-25% kosztu całej inwestycji.
Etap 5: Montaż nawierzchni
Przy wyborze prefabrykatów betonowych: dźwig HDS 5-8 ton, ekipa 3-4 osoby, tempo 250-350 m²/dzień. Kluczowe jest precyzyjne pozycjonowanie – szczeliny między płytami max 2-3 cm. Zbyt duże odstępy tworzą progi niszczące zawieszenia pojazdów.
Wypełnienie spoin piaskiem lub zaprawą cementową po ułożeniu. Piasek prostszy i tańszy, zaprawa trwalsza ale wymaga czasu schnięcia. Dla placów o najwyższych obciążeniach – zaprawa.
Etap 6: Oznakowanie i bezpieczeństwo
Plac manewrowy to miejsce pracy – wymaga właściwego oznakowania. Linie wyznaczające miejsca postojowe, strefy załadunkowe, drogi manewrowe, miejsca niebezpieczne (wjazdy, słupy, rogi budynków). Farba drogowa termoplastyczna służy 3-5 lat nawet przy intensywnym ruchu.
Oświetlenie – minimum 20 lux dla bezpiecznego manewrowania nocą. Latarnie LED 150W co 20-25 m zapewnią odpowiednią widoczność przy kosztach eksploatacji 30-40% niższych od tradycyjnych sodowych.
Etap 7: Pozwolenia i formalności
Plac manewrowy zwykle wymaga zgłoszenia robót budowlanych do starostwa. Jeśli powierzchnia >500 m² lub znajduje się na terenie objętym miejscowym planem zagospodarowania przestrzennego z określonymi warunkami – może być konieczne pozwolenie na budowę.
Dokumenty: projekt budowlany wykonany przez uprawnionego projektanta, mapa geodezyjna, badania geotechniczne, zgoda zarządcy drogi jeśli zjazd z drogi publicznej. Czas procedury: 21-30 dni dla zgłoszenia, 2-3 miesiące dla pozwolenia.
Koszty – szczegółowe zestawienie
Przykładowy kosztorys dla placu 2500 m² (nawierzchnia betonowa prefabrykaty):
Projekt + nadzór: 8-12 tys. zł
Roboty ziemne (humus, niwelacja): 35-50 tys. zł
Podbudowa kruszywowa: 75-95 tys. zł
Prefabrykaty betonowe z montażem: 500-700 tys. zł
Odwodnienie: 35-60 tys. zł
Oświetlenie: 40-65 tys. zł
Oznakowanie: 8-15 tys. zł
SUMA: 700-1000 tys. zł (280-400 zł/m²)
Częste błędy do uniknięcia
Błąd #1: Oszczędzanie na projekcie – budowa „na oko” kończy się przeróbkami kosztującymi więcej niż zaoszczędzono.
Błąd #2: Zbyt cienka podbudowa – oszczędność 50 tys. zł teraz, naprawa za 150 tys. zł za 2 lata.
Błąd #3: Brak odwodnienia – stojąca woda niszczy nawierzchnię, zimą zamarza i pęka beton.
Błąd #4: Wybór wykonawcy tylko po cenie – najtańsza oferta często oznacza najniższą jakość i problemy po roku.
Harmonogram realizacji
Typowy projekt placu manewrowego 2500 m²:
Projekt + pozwolenia: 2-3 miesiące
Roboty ziemne: 1-2 tygodnie
Podbudowa: 1-2 tygodnie
Montaż nawierzchni: 1-1,5 tygodnia
Odwodnienie + oświetlenie: równolegle z nawierzchnią
Oznakowanie: 2-3 dni
TOTAL: 3-5 miesięcy od projektu do użytkowania
Podsumowanie
Budowa profesjonalnego placu manewrowego to inwestycja wymagająca przemyślenia każdego etapu. Właściwy projekt, solidne fundamenty, odpowiednia nawierzchnia, sprawne odwodnienie – to elementy decydujące o sukcesie. Oszczędzanie w niewłaściwych miejscach prowadzi do kosztownych problemów. Plac zbudowany profesjonalnie będzie służył 30-40 lat bez większych nakładów na utrzymanie.
